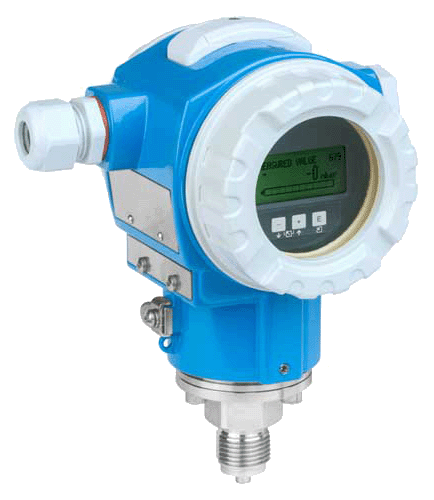

Датчик абсолютного и избыточного давления Cerabar S PMC71

Cerabar S PMC71

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Описание продукта

Cerabar S PMC71 - интеллектуальный, высокоточный и многофункциональный преобразователь абсолютного и избыточного давления с резьбовыми, фланцевыми и гигиеническими присоединениями к процессу.

  • Максимальный диапазон: 40бар,
  • Стойкость к перегрузкам вплоть до 40:1.
  • Выходные сигналы: HART, Profibus PA, FOUNDATION Fieldbus.
  • Перенастройка диапазона измерения: 100:1.
  • Опционально доступны исполнения с внешними клавишами настройки по месту измерения и чип памяти HistoROM.

Емкостной принцип действия: деформация измерительной мембраны вызывает изменение емкости на входе электронной схемы, которая, в свою очередь, формирует выходной сигнал.

Измерительная мембрана изготовлена из уникальной сверхчистой керамики (99,9% Al2O3), спекаемой при температурах свыше 1700С по запатентованной технологии «Ceraphire». Мембрана обладает высокой механической прочностью, коррозионной стойкостью к химически-агрессивным средам и стойкостью к истиранию.

Благодаря отсутствию заполняющего масла, емкостная измерительная ячейка является идеальным решением для измерения вакуума. Оригинальная конструкция измерительной ячейки позволяет значительно увеличить устойчивость измерительных преобразователей к перегрузкам.

Преобразователь давления дополнительно может комплектоваться 1-/2х-вентильным блоком, сифоном и монтажным кронштейном.

Область применения

Предел допускаемой основной погрешности

         ±0,075%          ±0,05% (опционально)

Перенастройка диапазона измерения

         100:1

Верхние пределы измерительных диапазонов избыточного и абсолютного давления:

         0.1/0.25/0.4/1/2/4/10/40 бар;

SIL3 в соответствие с IEC61508

Корпус

материал: алюминий, нержавеющая сталь; степень защиты корпуса: IP66/68;

Материал мембраны

         керамика (99.9% Al2O3)

Материал смачиваемых частей

         316L          Hastelloy C          Monel          PVDF

Материал уплотнителя

         Viton          EPDM          Kalrez          Chemraz          NBR

Выходной сигнал

HART; Profibus PA; FOUNDATION Fieldbus

Присоединение к процессу

резьбы фланцы DIN, ANSI гигиенические присоединения

Технические характеристики

Давление

Параметр Значение
Принцип измерений Гидростатический принцип измерения
Характеристики Цифровой преобразователь давления с емкостной измерительной ячейкой и керамической мембраной
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичная защитная оболочка
Питание / Коммуникация 4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC
Погрешность 0,075%
Калибровка "PLATINUM" 0,05%
Длительная стабильность 0,05% от верхнего значения диапазона в год
Рабочая температура -20°C...150°C
Температура окружающей среды -40°C...85°C
Рабочий диапазон 100мбар...40бар
Макс. избыточное давление 60бар
Присоединение к процессу Резьбовые
Фланцевые (DIN, ANSI, JIS) с мембраной встык
Tri-Clamp ISO2852
Гигиенические
Выходные сигналы 4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Сертификаты/Разрешения ATEX
FM
CSA
TIIS
NEPSI
IECEx
SIL
WHG/ Защита от перелива
EN10204-3.1
морской GL
Опции Модуль памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
корпус из нержавеющей стали или алюминия
Раздельное исполнение корпуса
Доп. информация функции диагностики

Непрерывное измерение/жидкие продукты

Параметр Значение
Принцип измерений Гидростатический принцип измерения
Характеристики/Применение Цифровой преобразователь с емкостным чувтствиетельным элементом и керамической мембраной
Модульная конструкция
Длительная стабильность
Расширенные функции диагностики
Вторичный защитный отсек
Питание / Коммуникация 4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC
Погрешность 0,075%
Калибровка "PLATINUM" 0,05%
Длительная стабильность 0,05% от верхней границы диапазона в год
Температура окружающей среды -40°C...85°C
Рабочая температура -40°C...150°C
Рабочее давление абс. / макс. предел избыточного давления 60бар
Диапазон измерения давления 100мбар...40бар
Смачиваемые части Керамика
Alloy C
316L
Monel
PVDF
Присоединение к процессу Резьбовые
Фланцевые
Tri-Clamp ISO2852
Гигиенические
Макс. значение измерения 400м H2O
Выход 4 ... 20 мF HART
PROFIBUS PA
FOUNDATION Fieldbus
Сертификаты/Нормативы ATEX
FM
CSA
TIIS
NEPSI
IECEx
SIL
WHG/ Защита от перелива
EN10204-3.1
Морской GL
Опции Модуль встроенной памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
Корпус из нержавеющей стали или алюминия
Раздельное исполнение корпуса
Доп.информация Функции диагностики
различные языки интерфейса
Диапазон применения Измерительная ячейка: керамическая
