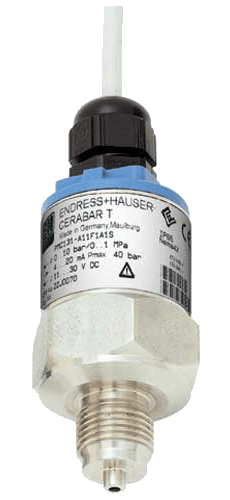

Датчик абсолютного и избыточного давления Cerabar T PMC131

Описание продукта

Cerabar T PMC131 - компактный преобразователь абсолютного и избыточного давления.

• Максимальный диапазон: 40бар,
• Стойкость к перегрузкам вплоть до 40:1.

Емкостной принцип действия: деформация измерительной мембраны вызывает изменение емкости на входе электронной схемы, которая, в свою очередь, формирует унифицированный токовый сигнал 4..20мА. Измерительная мембрана изготовлена из уникальной сверхчистой керамики (99,9% Al2O3), спекаемой при температурах свыше 1700С по запатентованной технологии «Ceraphire». Мембрана обладает высокой механической прочностью, коррозионной стойкостью к химически-агрессивным средам и стойкостью к истиранию.

Благодаря отсутствию заполняющего масла, емкостная измерительная ячейка является идеальным решением для измерения вакуума. Оригинальная конструкция измерительной ячейки позволяет значительно увеличить устойчивость измерительных преобразователей к перегрузкам.. Преобразователь давления дополнительно может комплектоваться 1-/2х-вентильным блоком, сифоном и миниатюрным ЖК-индикатором PHX20.

Область применения

Предел допускаемой основной погрешности

•          ±0,5%

Верхние пределы измерительных диапазонов избыточного и абсолютного давления:

• 0.1/0.2/0.4/1/1,6/2/4/6/10/16/20/25/40 бар;

Корпус

• материал: AISI304 (1.4301)
• степень защиты корпуса: IP65

Выходной сигнал

• 4..20мА

Присоединение к процессу

• 1/2" MNPT + 1/4" FNPT G ?" + уплотнитель DIN3852 (монтаж «заподлицо»)

Уплотнитель

• Viton Viton, кислородное применение EPDM

Температура рабочей среды

• -20...+100°С

Технические характеристики
