Датчик уровня емкостной NMC

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Раздел каталога:

Уровнемеры емкостные

Содержание

Описание
Технические характеристики

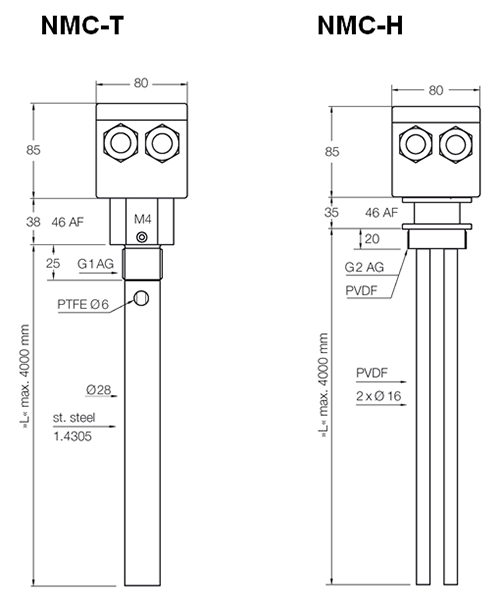

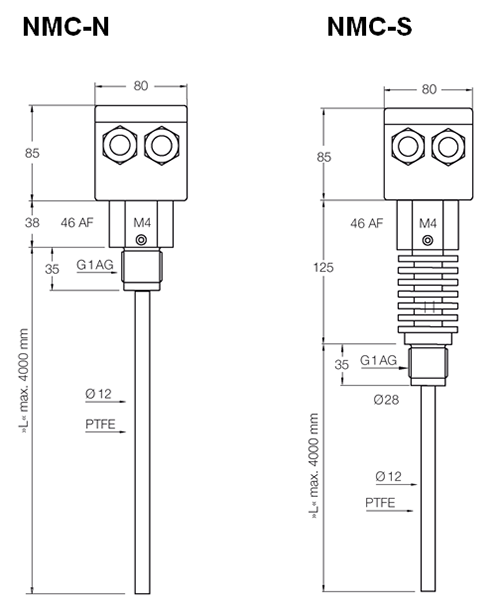

Габаритные размеры
Коды заказа
Комплект поставки
Документация

Материал	Нержавеющая сталь, ПВДФ
Диапазон измерения	265 - 4 000 мм
t_max	125 °C
P_max	10 бар PN 10
Соединение	G 1, G 2 внешняя резьба, Адаптер: G 1+1/4, G 1+1/2, круглый фланец , приварная муфта Аналоговый выход
Точность	±2 мм

Датчик уровня модели NMC является двухпроводным емкостным датчиком уровня, предназначенным для измерения сплошного уровня жидких сред в резервуарах и емкостях.

Существует четыре базовых модели изделия:

NMC-N - Жесткий чувствительный элемент с покрытием PTFE для обычной эксплуатации в металлических резервуарах. Резьба 1”BSP – из нержавеющей стали. (PTFE – политетрафторэтилен)
NMC-T - Жесткий чувствительный элемент с покрытием PTFE с концентрической трубкой из нержавеющей стали (заземляющая трубка) и нержавеющей резьбой 1”BSP для эксплуатации в неметаллических резервуарах.
NMC-H - Жесткий чувствительный элемент с покрытием PTFE для обычной эксплуатации и резьбой 1”BSP из нержавеющей стали для высокотемпературных применений (125 °C).
NMC-S - Сдвоенный жесткий чувствительный элемент с покрытием PVDF для эксплуатации в неметаллических резервуарах, содержащих агрессивные жидкости.

Контроль и измерение уровня жидкости основывается на методе емкостного измерения. Измерительный зонд (чувствительный элемент) и стенка резервуара или второй электрод соответственно, образуют обкладки конденсатора. Жидкая среда в резервуаре диэлектрическая. Емкость напрямую зависит от измеряемой среды. Чем продолжительнее чувствительный элемент контактирует с измеряемой средой, тем более возрастает емкость. Это изменение значения емкости регистрируется встроенным программируемым модулем электроники и выдается в виде процентного соотношения или же электрического сигнала в диапазоне 4 – 20 мА. Аналоговое значение может быть настроено на любой диапазон в пределах диапазона измерений.

Технические характеристики

Параметр	Значение
Принцип измерения	емкостный (для жидких сред до 1000 pF)
Длина чувствительного элемента	265...4000 мм (более короткие исполнения на заказ)
Погрешность измерений	< 1.5 % от длины чувствительного элемента
Температура измеряемой среды	макс. 90 °C до макс. 125 °C (для модели NMC-H)
Температура окружающей среды	-10...+60 °C
Максимальное давление	PN 10
Значение DC измеряемой среды	мин. 1.5
Материалы конструкции
корпус	поликарбонат
присоединение	нержавеющая сталь 1.4305 (модели NMC-N, NMC-H, NMC-T) PVDF (модель NMC-S)
чувствительный элемент	нержавеющая сталь с покрытием PTFE (модели NMC-N и NMC-H) покрытие PVDF (модель NMC-S) чувствительный элемент из нержавеющей стали 1.4305 с внутренним датчиком (нерж. сталь с покрытием PTFE) (модель NMC-T)
Механические присоединения	резьба G 1 (NMC-N, NMC-H, NMC-T) резьба G 2 (NMC-S)
Переходник	для моделей NMC-N, NMC-H, NMC-T: резьба G 1 ¼, G 1 ½ круглый фланец Ø 110 мм, 200 мм приварной фланец наружный Ø 40 мм
Дисплей	4-х строчный ЖК дисплей, алфавитно-цифровой, дисплей, отображающий значения в % и мА (с одной позицией после десятичной точки)
Напряжение питания	10...35 В постоянного тока 12...30 В постоянного тока для исполнения ATEX

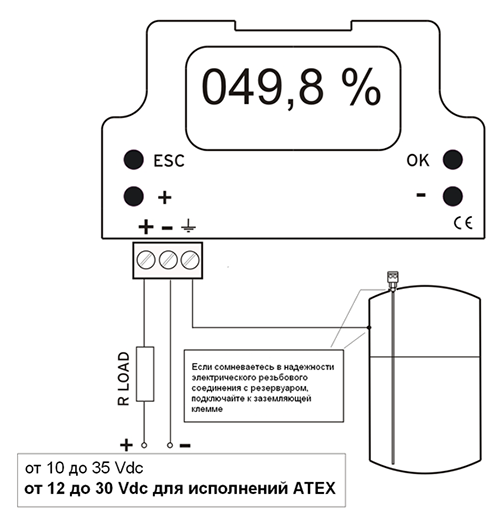

Электрическое присоединение	посредством 1 (2) кабельного сальника M20
Выход	4-20 мА, двухпроводная схема
Степень защиты	IP 65
ATEX	II 1/2 GD Ex ia IIC T4 /Ex iaD 20 T85 °C IP65 Ta:-20 °C/+60 °C
