Ультразвуковой датчик уровня NEO-5003

NEO-5003

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Ультразвуковой датчик уровня KOBOLD EchoKing ™ NEO-5003 работает по принципу разности продолжительности цикла генерации и приема сигнала. Ультразвуковая волна, генерируемая на контактной поверхности датчика, пульсирует с частотой восемь раз в секунду. Волна отражается от технологической среды и возвращается к датчику. Микропроцессорная электронная аппаратура измеряет время между генерацией и приемом сигнала и преобразует эту величину в расстояние между датчиком и технологической средой. Такая технология обеспечивает высокую точность измерений без непосредственного контакта с измеряемой средой.

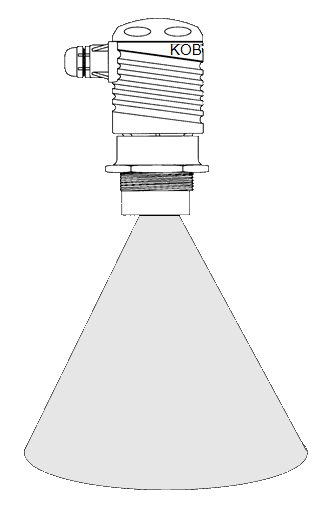

NEO - Рисунок 1

Технические характеристики

Параметр Значение
Диапазон измерений от  0.5 до 24.5 футов
Точность измерений  ± 0.25% от диапазона (воздушная среда)
Разрешающая способность 0.125" (3 мм)
Частота импульсов 50 кГц
Частота повторения импульсов 8 импульсов в секунду
Зона нечувствительности 6" минимум от поверхности датчика
Тип дисплея 4-х сегментный светодиодный индикатор
Единицы измерения дюймы или сантиметры
Калибровка / программирование посредством нажимных клавиш
Отказоустойчивость реле возвращается в безопасное положение
Температурные характеристики от -40° до 140° F; (от -20° до 60° C)
Температурная компенсация автоматическая компенсация в пределах всего диапазона
Номинальные значения давления 30 psi (фунтов на квадратный дюйм) при 25 °C, номинальные значения понижаются при 1.667 psi на °C выше 25°C
Размер фитинга 2” NPT (нормальная трубная резьба)
Материал конструкции датчика поливинилиденфторид (PVDF)
Электрические характеристики:
Степень защиты корпуса NEMA 4X / IP65
Материал корпуса полипропилен
Напряжение питания 14-36 В постоянного тока
Потребление тока 200 мА
Выходной сигнал 4-20 мА
Выходное реле Программируется на сигнализацию изменения уровня, управление закачкой/откачкой или потерю предупредительного сигнала
Номинальные характеристики выходного реле 250 В переменного тока, 10 ампер, 1/2 hp, SPDT (однополюсное на два направления)

Габаритные размеры

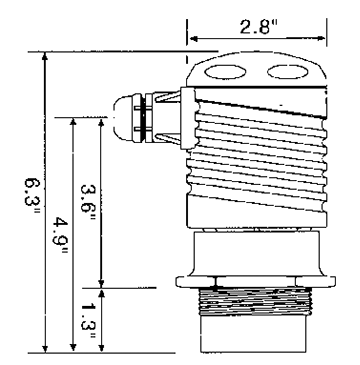

Габаритные размеры NEO

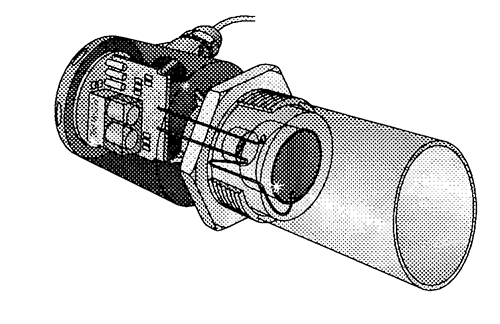

Механическое присоединение

Если NEO устанавливается так, что контактная поверхность датчика «утапливается» в фитинге или фланце, а не на одном уровне с крышкой резервуара, руководствуйтесь данными, приведенными на схематическом изображении. При внутреннем диаметре менее 3", не утапливайте изделие NEO на более чем 1” для лучших результатов измерений.

Внутренний диаметр при «утопленном» монтаже (дюймы) Максимальная глубина монтажа (дюймы)
3 3
4 7
5 11
6 15
7 19
8 26

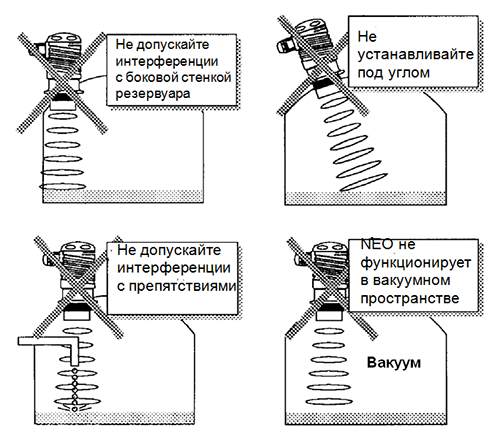

Монтажное положение ультразвукового датчика должно исключать возможность интерференции ультразвукового луча с боковой стенкой  резервуара. Изделие устанавливается так, чтобы конусообразный луч не интерферировал с препятствиями в резервуаре, такими как трубы, патрубки, лестницы и т.д. Не устанавливайте изделие под углом (то есть датчик NEO устанавливается перпендикулярно поверхности измеряемой среды). Датчик NEO не функционирует в вакуумном пространстве.

Электрическое присоединение

Цветовая маркировка проводов изделия NEO

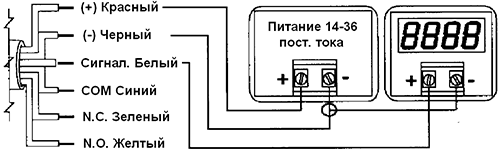

Подключение к токовому контуру, датчик уровня NEO-5004

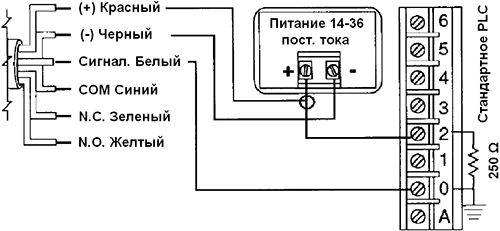

Подключение к токовому контуру, датчик уровня NEO-5003

Подключение NEO к PLC

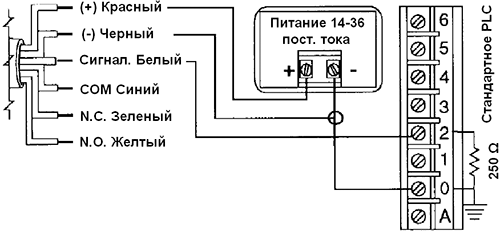

Подключение к PLC, NEO-5004
