ТемператураЭлектромагнитный расходомер DMH
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
| Материал | Корпус из мягкой/жесткой резины, ПТФЭ |
| Вода | 0 - 1 м3/ч ... 0 - 10 177 м3/ч |
| tmax | 150 °C |
| pmax | PN 40 |
| Соединение | 1/4 NPT, 1/2 NPT |
| Питание | фланцевое DN 10 ... 600, ANSI 1/2 " ... 24" |
| Точность | ± 0,3 % от измеренной величины ± 0.01 % от полной шкалы |
Электромагнитный расходомер DMH используется для измерения или мониторинга объема расхода жидкостей различной концентрации, эмульсий, паст и других электропроводных сред при минимизации падения давления. Проводимость сред должна быть не менее 5 мкСим/см. Давление, температура, плотность и вязкость не влияют на объем измерений. Небольшие количества твердых частиц и пузырьков газа также считаются частью расходного объема. Большое количество таких частиц или пузырьков может привести к сбоям.
Конструкция
В 1832 году Фарадей предложил использовать принцип электродинамической индукции для измерения скорости потока. Его эксперименты в Темзе, хотя и неудавшиеся из-за суперпозиционных эффектов поляризации, все же рассматривались как первые в области магнитно-индуктивных измерений потоков. Согласно закону электромагнитной индукции Фарадея, электрическое поле Е образуется в проводящей жидкости, двигаясь сквозь магнитное поле В со скоростью v, согласно векторному произведению, E = [v x B].
Жидкость со скоростью потока v и расходом Q потока, проходящего через трубу (1) с изоляционной прокладкой (2), подает напряжение Um на два электрода (4) под прямым углом к направлению потока и магнитного поля В, сгенерированного катушками (3). Сила этого напряжения цепи пропорциональна средней скорости потока и, следовательно, объему расхода.
Электромагнитный расходомер DMH-*** состоит из датчика, который проводит индуцированный измеряемый сигнал через трубу, и преобразователя, который конвертирует этот сигнал в унифицированные выходные сигналы (4-20 мА или импульсы). Датчик устанавливается в трубе, тогда как преобразователь – непосредственно на датчик (интегральный монтаж) или отдельно (дистанционный монтаж), в зависимости от версии устройства.
Интегральный преобразователь - Этот тип конфигурации обеспечивает легкую и надежную установку.
Дистанционный преобразователь - Этот тип конфигурации рекомендован для ограниченного пространства или высокой температуры жидкости. Соединение датчика с преобразователем устанавливается с помощью кабеля с отдельно экранированным контуром для катушек и электродов.
Технические характеристики
Погрешность измерения
+/- [0.3% от текущего значения + 0.0001 * (Q при 10 м/с)]
Повторяемость
+/- [0.15 % от текущего значения + 0.00005 * (Q при 10 м/с)]
Нормированные условия
В соответствии с директивой EN 29104
- Температура жидкости 22°C +- 4 K
- Температура окружающей среды 22 °C +- 2 K
- Входное сечение >= 10 x DN и выходное сечение >= 5 x DN
Интенсивность притока жидкости
>= 5 мкСим/см (>= 20 мкСим/см для деминерализованной воды)
Влияние температуры окружающей среды
См. руководство по эксплуатации соответствующего преобразователя
Влияние температуры жидкости
Нет
Материалы
Детали, контактирующие с измеряемой средой
| Детали | Стандарт | Другие |
|---|---|---|
| Уплотнитель | Эбонит | Тефлон, мягкий каучук, рильсан, вагунит |
| Измерительные и заземляющие электроды | Нержавеющая сталь 1.4571, сплав Hastelloy | Тантал, платина |
| Заземляющий диск | Нержавеющая сталь 1.4571 | Сплав Hastelloy,тантал |
Детали, не контактирующие с измеряемой средой
| Детали | Стандарт |
|---|---|
| Расходная трубка | Нержавеющая сталь 1.4571 |
| Корпус DN 10 – 300 |
Лакированная сталь |
| Фланец | Лакированная сталь |
| Распределительная коробка для дистанционного преобразователя | Алюминиевое литье под давлением, лакированное |
Габаритные размеры
Таблица размеров моделей DMH-***: DN 10 - DN 300, фланцевая версия:
Фланцы соответствуют DIN EN 1092-1
| DN | ASME (в дюймах) |
D | d | A* | L | l |
Вес [ кг ] |
|
|---|---|---|---|---|---|---|---|---|
| PN 40 | 15 | ½” | 95 | 62 | 164 | 200 | 66 | 3 |
| 20 | ¾" | 105 | 62 | 170 | 200 | 66 | 3 | |
| 25 | 1” | 115 | 72 | 180 | 200 | 96 | 3 | |
| 32 | 1¼" | 140 | 82 | 199 | 200 | 96 | 4 | |
| 40 | 1½" | 150 | 92 | 209 | 200 | 96 | 4 | |
| PN 16 | 50 | 2" | 165 | 107 | 223 | 200 | 96 | 6 |
| 65 | 2½" | 185 | 127 | 244 | 200 | 96 | 9 | |
| 80 | 3" | 200 | 142 | 260 | 200 | 96 | 14 | |
| 100 | 4" | 220 | 162 | 280 | 250 | 96 | 16 | |
| 125 | 5" | 250 | 192 | 310 | 250 | 126 | 19 | |
| 150 | 6" | 285 | 218 | 340 | 300 | 126 | 25 | |
| 200 | 8" | 340 | 274 | 398 | 350 | 211 | 41 | |
| PN 10 | 250 | 10" | 395 | 370 | 480 | 450 | 211 | 54 |
| 300 | 12" | 445 | 420 | 535 | 500 | 320 | 77 |
Размеры бесфланцевой версии:
| DN | D | A* | L |
Вес [ кг ] |
|
|---|---|---|---|---|---|
| PN 40 | 20 | 62 | 145 | 74 | 1 |
| 25 | 72 | 158 | 104 | 2 | |
| 32 | 82 | 168 | 104 | 2 | |
| 40 | 92 | 179 | 104 | 2 | |
| PN 16 | 50 | 107 | 192 | 104 | 3 |
| 65 | 127 | 212 | 104 | 3 | |
| 80 | 142 | 227 | 104 | 4 | |
| 100 | 162 | 247 | 104 | 4 | |
| 125 | 192 | 277 | 134 | 6 | |
| 150 | 218 | 303 | 134 | 8 | |
| 200 | 274 | 359 | 219 | 10 |
Размеры соединения DIN 19851:
| DN PN10 | D | A | L |
|---|---|---|---|
| 15 | 74 | 144 | 170 |
| 20 | 74 | 144 | 170 |
| 25 | 74 | 144 | 225 |
| 32 | 84 | 154 | 225 |
| 40 | 94 | 164 | 225 |
| 50 | 104 | 174 | 225 |
| 65 | 129 | 199 | 280 |
| 80 | 140 | 210 | 280 |
| 100 | 156 | 226 | 280 |
Размеры соединения Tri-clover:
| DN PN10 (в дюймах) |
D | A | L |
|---|---|---|---|
| ½” | 74 | 144 | 137 |
| ¾" | 74 | 144 | 137 |
| 1“ | 74 | 144 | 137 |
| 1½" | 94 | 16 | 137 |
| 2“ | 104 | 174 | 137 |
| 2½" | 129 | 199 | 192 |

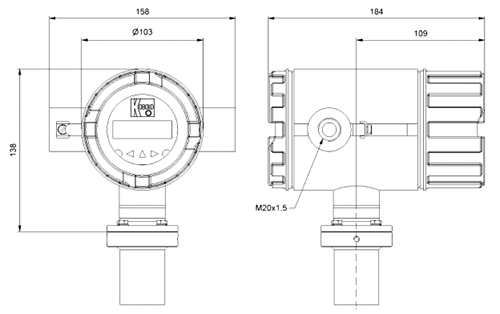

Встроенный монтажный передатчик:
Датчик распределительной коробки - дистанционный передатчик:
