Расходомер дефлекторный DWD

DWD

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Лануть, нержавеющая сталь, ПВХ
Вода 1 - 10 л/мин ... 360 - 3 600 м3
tmax 120 °C
pmax 25 бар
Соединение G 3/8 ... 2, 3/8 ... 2 NPT внутренняя
резьба, фланец DN 10 ... 50, ANSI 3/8 ... 2",
приварной фланец DN 40 ... 500
Точность ± 1.5 % от полной шкалы

Датчик расхода для жидкостей, модель DWD, используется для контроля и измерения расхода жидкостей с низкой вязкостью и гомогенных сред, которые не влияют на материалы, используемые в приборе.

Принцип действия

Протекающее вещество прижимает перегородку, которая крепится к подпружиненной точке опоры. Движение лопатки вызывает смещение точки опоры. Положение магнита соответствует изменению положения лопатки и воспринимается датчиком Холла внутри прибора, изолированного от жидкости. Этот сигнал обрабатывается и оценивается микрочипом на основе электроники с EEPROM памятью. Цифровой дисплей показывает фактический расход или итоговые значения, аналоговый выход изменяет свой сигнал пропорционально фактическому расходу. Два реле переключения для контроля заданного значения расхода можно настраивать с помощью кнопок на передней панели. Опционально доступен интерфейс RS-232-C.

Механическое подключение

Модели с РЕЗЬБОВЫМ ПРИСОЕДИНЕНИЕМ

В качестве уплотнения рекомендуется использовать тефлоновую ленту. Позаботьтесь о том, чтобы не повредить устройство во время завинчивания. Кроме того, остатки уплотнительной ленты или другая грязь не должны остаться в трубе.

Модели с ФЛАНЦЕВЫМ ПРИСОЕДИНЕНИЕМ

Должны использоваться подходящие уплотнительные фланцы. Эти фланцы, как и монтажные винты, не входят в комплект поставки. Позаботьтесь о том, чтобы не повредить устройство во время установки.

Модели ПОД ПРИВАРКУ

Приварная втулка входит в комплект поставки. Её нужно удалить из устройства, ослабив накидную гайку. Должны быть приняты во внимание размеры, указанные на чертеже (сварка-вставка-длина) (27 мм-S) (S = толщина стенки трубы). В трубе следует просверлить отверстие, затем приварить втулку и установить прибор. Пожалуйста, убедитесь, что измерительный прибор не получает повреждений во время монтажа. Во время приварки втулки должно приниматься во внимание направление потока (паз на противоположной стороне). Напротив паза находится лопатка- ограничитель, которая не должна быть повреждена или удалена во время монтажа.

Механическое подключение DWD

Электрическое подключение

После снятия задней крышки станет доступен клеммный блок (см. рисунок).

Контакты на блоке KL2 предназначены для подключения реле, контакты на блоке KL1 предназначены для подключения источника питания и выходных сигналов.

Перед подключением все кабели должны быть выведены через соответствующий кабельный ввод на корпусе прибора.

Электрическое подключение DWD

Технические характеристики

Параметр Значение
Коэффициент 1 : 10 стандарт (например: 10-100 l/min)
Погрешность +/- 1.5 % FS
Температура среды -20 ... +120 °C (другие диапазоны по запросу)
Макс. давление

25 bar  (DWD-x5.., DWD-x6..)
16 bar (DWD-x7)
(другие по запросу)

Направление потока указано стрелкой
Монтажное положение любое
Аналоговый выход

4 – 20 mA; макс. нагрузка 500 W
или 0 – 10 V / частотный выход

Релейный выход

2 перекидных контакта (макс. 230 V; 1 A) полностью регулируемые

Дисплей

LCD DOT-Matrix-модуль 2 x 8 цифр (с подсветкой)

Источник питания 24 VDC +/- 10 %
Ток max. 200 mA
Предохранитель 2.5 A
Класс защиты IP 65
Интерфейс (опция) RS 232C

Коды заказа

Пример: DWD-15 R10 3 R T 0

Преобразователь расхода для жидкостей DWD-1. С резьбовым присоединением:

Расход
(l/min)

Материалы
(изм. система/ корпус)

Присоединение

Питание

Направление потока

Расположение индикатора

Опции

мин.
Вода

макс.
Вода

Н. сталь/
латунь

Н. сталь / Н. сталь

Нерж. сталь /
PVC

1

25

DWD-15..

DWD-16..

DWD-17..

R10= G 3/8*
N10= 3/8 NPT*

3= 24 VDC

R= справа налево
L= слева направо

T= сверху

0= без
7= RS232C


1

55

DWD-15..

DWD-16..

DWD-17..

R15= G 1/2*
N15= 1/2 NPT*

5

100

DWD-15..

DWD-16..

DWD-17..

R20= G 3/4*
N20= 3/4 NPT*

T= сверху вниз
B= снизу вверх

R= справа
L= слева

6

150

DWD-15..

DWD-16..

DWD-17..

R25= G 1*
N25= 1 NPT*

10

250

DWD-15..

DWD-16..

DWD-17..

R32= G 1 1/4*
N32= 1 1/4 NPT*

20

400

DWD-15..

DWD-16..

DWD-17..

R40= G 1 1/2*
N40= 1 1/2 NPT*

50

600

DWD-15..

DWD-16..

DWD-17..

R50= G 2*
N50= 2 NPT*

Преобразователь расхода для жидкостей DWD-2.. С фланцевым присоединением:

Расход
 (l/min)

Материалы
(изм. система/ корпус)

Присоединение

Питание

Направление потока

Расположение индикатора

Опции

мин.
Вода

макс.
Вода

Н. сталь /
латунь

Н. сталь Н. сталь

Н. сталь /
PVC

1

25

DWD-25..

DWD-16..

-

F10= DN 10
A10= 3/8” ANSI

3= 24 VDC

R= справа налево
L= слева направо

T= сверху

0= без
7= RS232C


1

55

DWD-25..

DWD-16..

-

F15= DN 15
A15= 1/2” ANSI

5

100

DWD-25..

DWD-16..

-

F20= DN 20
A20= 3/4” ANSI

T= сверху вниз
B= снизу вверх

R= справа
L= слева

6

150

DWD-25..

DWD-16..

DWD-17..

F25= DN 25
A25= 1” ANSI

10

250

DWD-25..

DWD-16..

DWD-17..

F32= DN 32
A32= 1 1/4” ANSI

20

400

DWD-25..

DWD-16..

DWD-17..

F40= DN 40
A40= 1 1/2” ANSI

50

600

DWD-25..

DWD-16..

DWD-17..

F50= DN 50
A50= 2” ANSI

Преобразователь расхода для жидкостей DWD-35../ DWD-36.. под приварку, DWD-37.. с расточной коробкой:



Расход
 (m3/h)

Материалы
(изм. система/приварная часть)

Для труб с поперечным сечением

Питание

Направление потока

Расположение индикатора

Опции

мин.
Вода

макс.
Вода

Н. сталь /
Н. сталь

Н. сталь Н. сталь

Н. сталь /
PVC

1.2

24

DWD-35..

DWD-36..

DWD-37..

W40= DN 40

3= 24 VDC

R= справа налево
L= слева направо

T= сверху

0= без
7= RS232C


3.0

36

DWD-35..

DWD-36..

DWD-37..

W50= DN 50

4.8

60

DWD-35..

DWD-36..

DWD-37..

W65= DN 65

T= сверху вниз
B= снизу вверх

R= справа
L= слева

7.2

90

DWD-35..

DWD-36..

DWD-37..

W80= DN 80

12

144

DWD-35..

DWD-36..

DWD-37..

W1H= DN 100

18

225

DWD-35..

DWD-36..

DWD-37..

W1Z= DN 125

24

330

DWD-35..

DWD-36..

DWD-37..

W1F= DN 150

42

600

DWD-35..

DWD-36..

DWD-37..

W2H= DN 200

72

900

DWD-35..

DWD-36..

-

W2F= DN 250

102

1200

DWD-35..

DWD-36..

-

W3H= DN 300

150

1800

DWD-35..

DWD-36..

-

W3F= DN 350

180

2400

DWD-35..

DWD-36..

-

W4H= DN 400

300

3600

DWD-35..

DWD-36..

-

W5H= DN 500

Габаритные размеры

DWD-15.. до 1 ½“ с внутренней резьбой
DWD-16.. и DWD-17.. до to ¾“ с внутренней резьбой

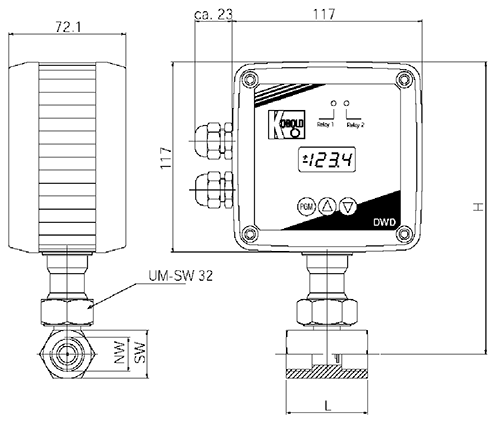

DWD-15, DWD-16 с внутренней резьбой - габаритные размеры
NW L (mm) H (mm)
3/8” 50 180
1/2” 50 180
3/4” 50 180
1” 50 185 (201)
1 1/4” 50 190 (201)
1 1/2” 50 194 (201)

DWD-15.. от 2” с внешней резьбой
DWD-16.. и DWD-17 от 1” с внешней резьбой

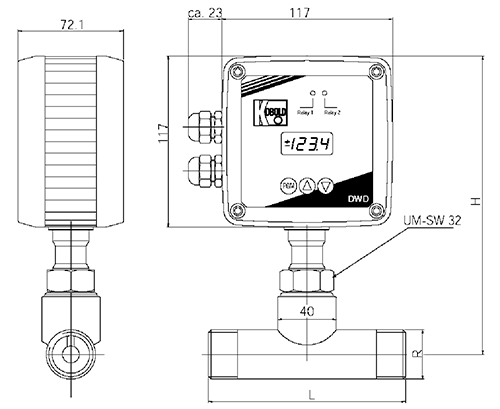

DWD-15, DWD-16 с внешней резьбой - габаритные размеры
NW L (mm) H (mm)
1” 135 185 (201)
1 1/4” 170 190 (201)
1 1/2” 170 194 (201)
2” 170 202 (211)

DWD-2.. с фланцевым присоединением

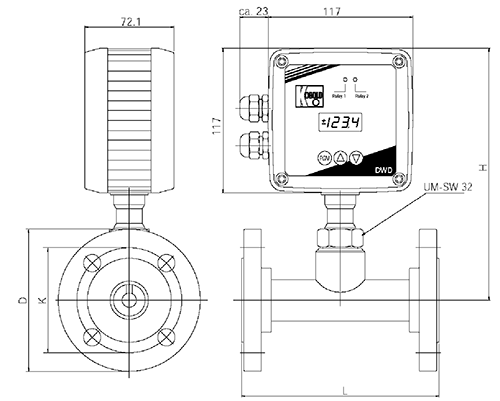

DWD-2 с фланцевым присоединением - Габаритные размеры
DN DL (mm) K (mm) L (mm) H (mm)
10 90 60 155 180
15 95 65 155 180
20 105 75 160 180
25 115 85 160 185 (201)
32 140 100 190 190 (201)
40 150 110 190 194 (201)
50 165 125 190 202 (211)

DWD-3.. под приварку

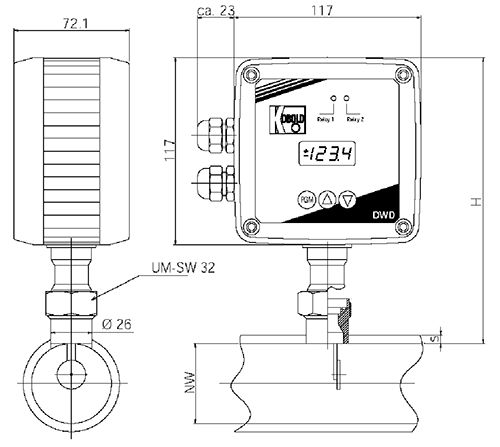

DWD-3 под приварку - Габаритные размеры
NW H (mm)
from
DN 40
180

Комплект поставки

Стандартный комплект включает в себя:

  • Преобразователь расхода для жидкостей модель: DWD;
  • 2 магнита;
  • Руководство по эксплуатации.
