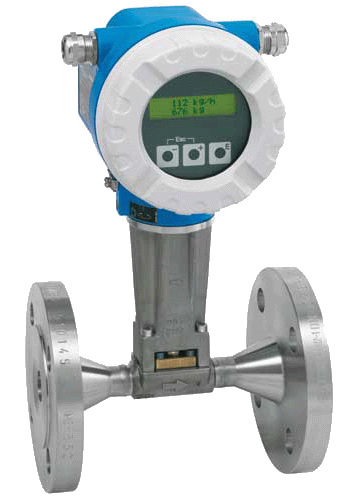

Вихревой расходомер Prowirl 73F

Prowirl 73F

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Описание продукта

Вихревой расходомер
Надежное измерениерасхода  газа, пара или жидкости

Преимущества

Корпус сенсоров Prowirl имеет высокую стойкость к внешним воздействиям; с помощью вихревых расходомеров производства компании E+H на данный момент в мире уже решено более 100 000 задач измерения расхода, что объясняется отличными техническими характеристиками данных приборов:

  • Высокая стойкость к:
    • вибрации (более 1 g по всем осям)
    • термоударам (> 150 K/с)
    • гидравлическим ударам
    • загрязненной измеряемой среде
  • Не требует технического обслуживания, нет подвижных частей, нет дрейфа нулевой точки ("пожизненная" калибровка)
  • Базовые конфигурации программного обеспечения позволяют экономить деньги и время

Более того, расходомеры Prowirl предлагают пользователю следующие возможности:

  • С помощью одного прибора можно выполнять измерения расхода насыщенного пара или массового расхода жидкости
  • Пересчет значений объемного расхода в массовый расход с помощью встроенного вычислителя
  • Опция: Внешний ввод данных давления для измерения перегретого пара и газа
  • Опция: Внешний ввод данных температуры для измерения перепада температур

Область применения

Универсальный прибор для измерения объемного расхода газа, пара или жидкости

Возможно выполнять измерения массового расхода пара, воды (по IAPWS-IF97 ASME), природного газа (по AGA NX-19), сжатого воздуха и других газов и жидкостей с помощью встроенного вычислителя, датчика температуры и ввода данных давления (оцпии).

Максимальный диапазон применений:

  • Рабочая температура измеряемой жидкости: -200...+400 °C
  • Номинальные значения давления до PN 40/Class 300 (другие исполнения доступны по запросу)
  • Опция: Исполнение Dualsens для измерения с помощью двух сенсоров

Сертификаты на взрывобезопасное применение:

  • ATEX, FM, CSA, TIIS, NEPSI

Выходные сигналы:

  • HART, PROFIBUS PA, FOUNDATION Fieldbus

Нормы безопасности:

  • Pressure Equipment Directive
  • SIL 1

Технические характеристики

Газ

Параметр Значение
Принцип измерений Вихревые расходомеры
Основные функции Надежное измерение расхода жидкости, газа и пара.
Вихревой расходомер со встроенным датчиком температуры
и вычислителем расхода.
Вычисление массового расхода воды по IAPWS-
IF97/ASME, других жидкостей - через линейные уравнения.
Диаметр DN15...300
Диапазон измерения 0.16...2'360м3/ч
Рабочая температура -200...+400°C
до +450°C по запросу
Диапазон рабочего давления PN16...40
CL 150...300
JIS10...20K
Погрешность измерения +/-0.75% по объему, +/- 1% по массе.
Коммуникация HART
PROFIBUS PA
FOUNDATION Fieldbus
Выходные сигналы 4...20мА
Импульсный
Частотный
Сигнал состояния
ЧИМ
Входные сигналы входной сигнал значений давления по протоколам связи PROFIBUS PA, HART
или FOUNDATION Fieldbus
Сертификаты на взрывозащиту ATEX
FM
CSA
TIIS
NEPSI/IEC по запросу
Степень защиты электроники IP67
NEMA 4x
Дисплей/Настройка 2х-строчный ЖК-дисплей
Клавиши управления
Меню быстрой настройки Quick Setup
Преимущества Одновременное измерение объемного расхода и температуры, вычисление массового расхода по IAPWS-IF97/ASME для воды или линейного уравнения для остальных жидкостей
Надежный емкостной сенсор (установлено в мире > 100,000)
Высокая стойкость:
- Промышленным вибрациям (свыше 1 g по всем осям)
- Термоударам ( > 150 К/с)
- Грязной среде
- Гидроударам
Гальванически изодированный импульсный выход (для мигнализации, контроля предельных значений и пр.)
Непрерывная самодиагностика электронных компонентов и сенсора
Корректировка несовпадения диаметров
дополнительно доступны встроенные сужения трубы на один шаг (R Style) или на два шага (S Style)
Не требует обслуживания, отсутствие подвижных частей, отсутствие дрейфа нулевой точки

Пар

Параметр Значение
Принцип измерений Вихревые расходомеры
Основные функции Надежное измерение расхода жидкости, газа и пара.
Вихревой расходомер со встроенным датчиком температуры
и вычислителем расхода.
Вычисление массового расхода воды по IAPWS-
IF97/ASME, других жидкостей - через линейные уравнения.
Диаметр DN15...300
Диапазон измерения 0.16...2'360м3/ч
Рабочая температура -200...+400°C
до +450°C по запросу
Диапазон рабочего давления PN16...40
CL 150...300
JIS10...20K
Погрешность измерения +/-0.75% по объему, +/- 1% по массе.
Коммуникация HART
PROFIBUS PA
FOUNDATION Fieldbus
Выходные сигналы 4...20мА
Импульсный
Частотный
Сигнал состояния
ЧИМ
Входные сигналы входной сигнал значений давления по протоколам связи PROFIBUS PA, HART
или FOUNDATION Fieldbus
Сертификаты на взрывозащиту ATEX
FM
CSA
TIIS
NEPSI/IEC по запросу
Степень защиты электроники IP67
NEMA 4x
Дисплей/Настройка 2х-строчный ЖК-дисплей
Клавиши управления
Меню быстрой настройки Quick Setup
Преимущества Одновременное измерение объемного расхода и температуры, вычисление массового расхода по IAPWS-IF97/ASME для воды или линейного уравнения для остальных жидкостей
Надежный емкостной сенсор (установлено в мире > 100,000)
Высокая стойкость:
- Промышленным вибрациям (свыше 1 g по всем осям)
- Термоударам ( > 150 К/с)
- Грязной среде
- Гидроударам
Гальванически изодированный импульсный выход (для мигнализации, контроля предельных значений и пр.)
Непрерывная самодиагностика электронных компонентов и сенсора
Корректировка несовпадения диаметров
дополнительно доступны встроенные сужения трубы на один шаг (R Style) или на два шага (S Style)
Не требует обслуживания, отсутствие подвижных частей, отсутствие дрейфа нулевой точки

Жидкости

Параметр Значение
Принцип измерений Вихревые расходомеры
Основные функции Надежное измерение расхода жидкости, газа и пара.
Вихревой расходомер со встроенным датчиком температуры
и вычислителем расхода.
Вычисление массового расхода воды по IAPWS-
IF97/ASME, других жидкостей - через линейные уравнения.
Диаметр DN15...300
Диапазон измерения 0.16...2'360м3/ч
Рабочая температура -200...+400°C
до +450°C по запросу
Диапазон рабочего давления PN16...40
CL 150...300
JIS10...20K
Погрешность измерения +/-0.75% по объему, +/- 1% по массе.
Коммуникация HART
PROFIBUS PA
FOUNDATION Fieldbus
Выходные сигналы 4...20мА
Импульсный
Частотный
Сигнал состояния
ЧИМ
Входные сигналы входной сигнал значений давления по протоколам связи PROFIBUS PA, HART
или FOUNDATION Fieldbus
Сертификаты на взрывозащиту ATEX
FM
CSA
TIIS
NEPSI/IEC по запросу
Степень защиты электроники IP67
NEMA 4x
Дисплей/Настройка 2х-строчный ЖК-дисплей
Клавиши управления
Меню быстрой настройки Quick Setup
Преимущества Одновременное измерение объемного расхода и температуры, вычисление массового расхода по IAPWS-IF97/ASME для воды или линейного уравнения для остальных жидкостей
Надежный емкостной сенсор (установлено в мире > 100,000)
Высокая стойкость:
- Промышленным вибрациям (свыше 1 g по всем осям)
- Термоударам ( > 150 К/с)
- Грязной среде
- Гидроударам
Гальванически изодированный импульсный выход (для мигнализации, контроля предельных значений и пр.)
Непрерывная самодиагностика электронных компонентов и сенсора
Корректировка несовпадения диаметров
дополнительно доступны встроенные сужения трубы на один шаг (R Style) или на два шага (S Style)
Не требует обслуживания, отсутствие подвижных частей, отсутствие дрейфа нулевой точки
