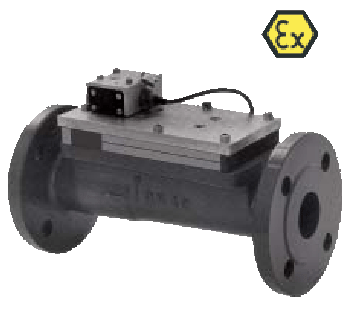

Резонансный расходомер DOG-2

DOG-2

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Чугун, сталь, нержавеющая сталь
Воздух 0.075 - 3.75 м3/ч ... 70 - 3 500 м3
tmax 120 °C
pmax PN 40
Соединение фланцевое DN 25 ... 400, ANSI 1" ... 16"
Точность ± 0.5 % от измеренной величины

Назначение

Приборы модели DOG предназначены для измерения и контроля расхода. Измеряемая среда должна быть беспримесной и неагрессивной по отношению к материалам конструкции изделия. Грязь и другие загрязняющие примеси могут снизить точность данных измерений, несмотря на то, что постоянная смена направления потока способствует самоочистке изделия.

 Характеристики

Параметры Значения
DOG-1, DOG-3 DOG-2
Точность измерения:

± 1.5 % от измеренной величины (при Qt-100 %*)
± 5 % от измеренной величины (при 1%-Qt*)
*Нижний предел Qt зависит от плотности
Qt = 8 % от Qмакс при плотности в 1 кг/м3
Qt = 4 % от Qмакс при плотности в 2 кг/м3
Qt = 2 % от Qмакс при плотности в 4 кг/м3
Qt = 1 % от Qмакс при плотности ? 8 кг/м3

± 0.5 % от измеренной величины (5 – 100 %*)
± 2 % от измеренной величины (при 2 – 5 %)
* Эти значения относятся к вязкости в < 1 мм/с
Повторяемость: 0.1 % от измеренной величины ± 0.2 % от измеренной величины
Максимальная температура: – 20 to + 120 °C
– 20 to + 60 °C (исполнение Ex)
макс. 0 до +120 °C
Температура окружающей среды: макс.80 °C макс.60 °C
Рабочее давление: DOG-11/12.., DOG-31/32..: PN 16
DOG-12/13.., DOG-32/33..: PN 40
DOG-21...: PN 16
DOG-22..., DOG-24...: PN 40
Диапазон: DOG-1..: 1:100
DOG-3..: 1:50
1:50 (при 1 мм2/с)
1:70 (при 0.5 мм2/с)
Датчик: проволочный термодатчик, RDC
Импульсы: макс. 200 Гц
Класс защиты: IP 65 IP 65
Исполнение II 1G EEx ia IIC T4
Максимальная вязкость:    3 мм2/с датчик
Электрическое присоединение:   кабель, 2 м PVC (поливинилхлорид), синий
Материалы конструкции изделия
Корпус: DOG-11..: литая сталь GJL-250 Wst.No. 0.6025
DOG-13..: сталь P235GH
DOG-33..: сталь S355J2G3
DOG-12/32..: нержавеющая сталь 1.4571
DOG -21...: литая сталь GJL -250 Wst.-No. 0.6025
DOG-23...: сталь S 355J 2G 3
DOG-22...: сталь 1.4571
Входное отверстие: нержавеющая сталь 1.4436 нержавеющая сталь 1.4436
Чувствительный элемент: сульфид полифенилена (PPS) сульфид полифенилена (PPS)
Датчик: платина полый шар
бесконтактный переключатель (высокотемпературное исполнение)
Прокладки: силикон, нитрил или FPM стандартные: EPDM (этиленпропилендиеновая резина) и силикон
опция: FPM, нитрил

Габаритные размеры DOG1

Ду [мм]
L [мм]
D [мм]

Dh [мм]

Ds [мм]
Количество отверстий H [мм]
H с AVF [мм]
Масса [кг]
25 300 1155 85 14 4 130 165 10
32 300 140 100 18 4 140 175 11
40 300 150 110 18 4 140 175 12
50 300 165 125 18 4 145 180 13
65 300 185 145 18 4 155 190 14
80 300 200 160 18 8 160 195 20
10 300 220 180 18 8 200 235 23
125 300 250 210 18 8 230 265 20
150 350 или 500 285 240 22 8 255 290 26,28
200 300 340 295 22 12 280 315 36
250 300 405 355 26 12 305 340 53
300 300 460 410 26 12 330 365 70
350 300 520 470 26 16 360 395 83
400 300 580 525 30 16 380 415 90

Габаритные размеры DOG2

Ду [мм] L [мм] D [мм] Dh [мм] Ds [мм] Количество отверстий H [мм] H с AVF [мм] Масса [кг]
25 260 115 85 14 4 110 145 10
32 260 140 100 18 4 115 150 11
40 300 150 110 18 4 120 155 12
50 270 165 125 18 4 125 160 13
65 300 185 145 18 4 135 170 14
80 300 200 160 18 8 140 175 20
100 360 220 180 18 8 180 215 23
125 300 250 210 18 8 215 250 20
150 350 или 500 285 240 22 8 235 270 26, 28
200 350 340 295 22 12 260 295 36
250 450 405 355 26 12 285 315 35
300 500 460 410 26 12 310 345 70
350 500 520 470 26 16 340 375 83
400 500

580

525 30 16 340 395 90

Габаритные размеры DOG3

Ду [мм] D [мм] Масса [кг]
25 65 10
32 65 11
40 65 12
50 65 13
65 65 14
80 65 20
100 65 23
125 65 20
150 65 28
200 65 36
250 65 53
300 65 70
350 65 90
400 65 120

Принцип работы

Прибор представляет собой так называемый генератор колебаний и не имеет каких-либо подвижных частей и компонентов. Препятствие на впускном отверстии в нижней секции ограничивает поток измеряемой среды, в результате чего часть потока нагнетается в измерительную головку, где происходят колебания потока газа.
Частота колебаний пропорциональна скорости потока и, соответственно, объемному расходу. Так как взаимосвязь между потоком в измерительной головке и потоком, протекающим через прибор, непрерывна, частота колебаний прямо пропорциональна общему объемному расходу измеряемой среды, протекающей через изделие. Так называемый проволочный термодатчик (DOG-1/3) регистрирует колебания в измерительной головке, которые в свою очередь передаются (DOG-2) в полый шар. Сигнальный преобразователь, на котором предусмотрены один аналоговый и два импульсных выхода (1 реле + 1 открытый коллектор), питает датчик, а так же усиливает и масштабирует колебания.

Механические присоединения

Расходомер устанавливается горизонтально измерительной головкой кверху. Установка изделия возможна так же в вертикальном положении, но это может привести к проблемам, если измеряемая среда содержит какие-либо загрязняющие примеси. Рекомендуемая длина прямолинейного участка трубопровода перед прибором – 10 условных диаметров, после прибора – 5 условных диаметров. Во избежание погрешностей измерений вследствие любых возможных завихрений потока рекомендуется устанавливать направляющее устройство до прибора.
Если измеряемая среда влажная (DOG-1/3), необходимо обеспечить отверстие для спуска конденсата на расстоянии примерно 3 м до измерительного прибора.

Комплект поставки:

  • Резонансный расходомер модели: DOG-…
  • Инструкцию по эксплуатации

Коды заказа

Диапазон измерений м?/ч газ Модель Соединительный фланец Прокладка Удаленное электронное оборудование
Материал чугун Материал сталь Материал нерж. сталь Стандартный PN 16 только GG, VA Специальный PN 40 только St., VA
0.2 - 20
0.35 - 35
0.7 - 70
DOG-1101L..
DOG-1102L..
DOG-1103L..
-
-
-
DOG-1201L..
DOG-1202L..
DOG-1203L..
F25N=Ду 25 F25S= Ду 25

S = силикон

N= нитрил

V= FPM

С внешней электроникой

...E
вход RDC, без дисплея, защита EX, аналоговый и импульсный выходы

...X
вход RDC, дисплей для индикации мгновенного значения и суммы, защита EX, аналоговый и импульсный выходы

…U**
дисплей: расход / сумма

…V**
дисплей: расход / сумма, 4-20 мА

…W**
дисплей: расход / сумма, возможность сброса на нуль

…Z**
дисплей: расход / сумма, возможность сброса на нуль, 4-20 мА

…Q**
счетчик расхода, вход: импульсный, Pt 100, 4-20 мА (давление)
выход: 4-20 мА

0.2 - 20
0.6 - 60
1.0 - 100
-
-
-
DOG-1304L..
DOG-1305L..
DOG-1306L..
-
-
-
F32N= Ду 32
F32S= Ду 32
0.2 - 20
0.9 - 90
2.0 - 200
DOG-1107L..
DOG-1108L..
DOG-1109L..
-
-
-
DOG-1207L..
DOG-1208L..
DOG-1209L..
F40N= Ду 40 F40S= Ду 40
0.2 - 20
1.1 - 110
2.5 - 250
DOG-1110L..
DOG-1111L..
DOG-1112L..
-
-
-
DOG-1210L..
DOG-1211L..
DOG-1212L..
F50N= Ду 50 F50S= Ду 50
0.9 - 90
1.7 - 170
4.5 - 450
-
-
-
DOG-1313L..
DOG-1314L..
DOG-1315L..
DOG-1213L..
DOG-1214L..
DOG-1215L..
F65N= Ду 65 F65S= Ду 65
1.4 - 140
4.5 - 450
8.0 - 800
DOG-1116L..
DOG-1117L..
DOG-1118L..
-
-
-
DOG-1216L..
DOG-1217L..
DOG-1218L..
F80N= Ду 80
F80S= Ду 80
2.7 - 270
6.5 - 650
10 - 1000
DOG-1119L..
DOG-1120L..
DOG-1121L..
-
-
-
DOG-1219L..
DOG-1220L..
DOG-1221L..
F1HN= Ду 100 F1HS= Ду 100
4 - 400
8 - 800
15 - 1500
-
-
-
DOG-1322L..
DOG-1323L..
DOG-1324L..
DOG-1222L..
DOG-1223L..
DOG-1224L..
F1ZN= Ду 125 F1ZS= Ду 125
6 - 600
12 - 1200
30 - 3000
-
-
-
DOG-1325L..
DOG-1326L..
DOG-1327L..
DOG-1225L..
DOG-1226L..
DOG-1227L..
F1FN= Ду 150 F1FS= Ду 150
12 - 1200
25 - 2500
60 - 6000
-
-
-
DOG-1328L..
DOG-1329L..
DOG-1330L..
DOG-1228L..
DOG-1229L..
DOG-1230L..
F2HN= Ду 200 F2HS= Ду 200*
20 - 2000
40 - 4000
75 - 7500
-
-
-
DOG-1331L..
DOG-1332L..
DOG-1333L..
DOG-1231L..
DOG-1232L..
DOG-1233L..
F2FN= Ду 250 F2FS= Ду 250*
30 - 3000
50 - 5000
113 – 13 000
-
-
-
DOG-1334L..
DOG-1335L..
DOG-1336L..
-
-
-
F3HN= Ду 300 F3HS= Ду 300
40 - 4000
70 - 7000
140 - 14 000
-
-
-
DOG-1337L..
DOG-1338L..
DOG-1339L..
-
-
-
F3FN= Ду 350 -
50 - 5000
100 - 10 000
160 - 16 000
-
-
-
DOG-1340L..
DOG-1341L..
DOG-1342L..
-
-
-
F4HN= Ду 400 -

* не применяется с DOG-12 (нержавеющая сталь).
**Единицы измерения устанавливаются на заводе-изготовителе и, следовательно, указываются в заказе на поставку.
