Цельнометаллический ротаметр с компенсацией вязкости VKA

VKA

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Латунь
Вязкость 30 - 540 мм2
Нефтепродукты 0.1 - 0.4 л/мин ... 30 - 100 л/мин
tmax 100 °C
Pmax 250 бар
Соединение G 1/4...1, 1/2 NPT, 3/4 NPT внутренняя резьба
Точность ± 4 % от полной шкалы

Изделия модели VKA-... применяются для измерения и контроля вязких жидких сред (30 – 540 мм2/с) и идеально подходят для эксплуатации с беспримесными однородными жидкостями не агрессивными в отношении материалов конструкции изделия.

Измерение расхода (только модели VKA-2.. и VKA-3..)

Фактический расход измеряемой среды считывается магнитоуправляемым стрелочным индикатором, установленным на изделии, и выводится на шкалу непосредственно в литрах в минуту.

Переключатели предельных значений (только модели VKA-1.. и VKA-3..)

Изделие оснащено одним или двумя регулируемым переключателем предельных значений для контроля значений объемного расхода измеряемой среды.

Стандартное исполнение:     нормально разомкнутый герметизированный контакт (для возрастающего расхода)
Специальное исполнение:     переключающий герметизированный контакт

Контакт регулируется по всему диапазону измерения.

Стандартные материалы

Корпус Никелированная латунь
Поплавок  Латунь
Пружина Нержавеющая сталь 301
Диафрагма Нержавеющая сталь 301
Магниты Оксидная керамика
Фиксирующие кольца Латунь
Редукция (опция) Никелированная латунь
Уплотнительные кольца PTFE (только с опцией редукции)
Стрелочный индикатор Пластмасса
Корпус переключателя Пластмасса

Принцип работы

Ротаметры модели VKA предназначены для контроля и измерения вязких сред и работают по поплавковому принципу. Изделие имеет цилиндрическую измерительную трубку, диафрагму и подвесной поплавок с пружинным возвратом. Такое конструктивное исполнение обеспечивает компенсацию вязкости в пределах от 30 до 540 сантистокс. Работа всех вышеуказанных компонентов не зависит от монтажного положения изделия, тем не менее, более предпочтительна вертикальная установка с направлением потока снизу вверх.

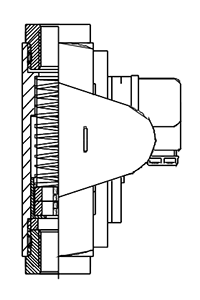

Принцип работы VKA

Ротаметры поставляются в следующих исполнениях:

VKA-1…  Ротаметр с одним контактом
VKA-2…  Ротаметр с боковым дисплеем; без контакта
VKA-3…  Ротаметр с боковым дисплеем и одним контактом

Технические характеристики

Корпус:                                           Латунь, Ms 58, (никелированная)
Присоединения:                            Латунь, Ms 58, (никелированная)
Поплавок:                                      Латунь, Ms 58
Диафрагма:                                   Нержавеющая сталь 1.4310
Пружина:                                        Нержавеющая сталь 1.4310
Магнит:                                           Оксидная керамика
Уплотнения:                                   PTFE (только для опциональной редукции)
Максимальная температура:    Окружающая среда -25…+75 °C
                                                         Измеряемая среда -25…+100 °C
Максимальное давление:           PN 250 (PN 160 с редукцией)
Монтажное положение:               Вертикальное, поступление измеряемой среды снизу (рекомендуется)
Тип контакта:                                 1 контакт N / O, регулируемый от 10 – 90% по полной шкале
Эл. присоединения:                     Разъем DIN 43 650
                                                         Контакт: 2-х полюсный
Коммутационная мощность:      макс. 240 В переменного тока / макс. 100 вольт-ампер / макс. 1.5 A
Точность:                                       ± 4 % по полной шкале (при значении вязкости в 105 сантистокс)
Погрешность измерений при
изменениях вязкости:                  Изменение значений вязкости в пределах 30…540 сантистокс влечет за собой дополнительные отклонения показаний. Максимально ± 4% по полной шкале
Повторяемость:                           ≤ 1%
Диапазон вязкостей:                   30…540 сантистокс

Габаритные размеры

Габаритные размеры VKA

Код заказа

Диапазон измерений л/мин жидкость Соединение внутренняя резьба Ротаметр с 1 контактом Ротаметр с боковым дисплеем Ротаметр с 1 контактом
0,1 – 0,4 G1 VKA-1101.. VKA-2101.. VKA-3101..
0.35 – 1.25 G1 VKA-1102.. VKA-2102.. VKA-3102..
1.0 – 3.5 G1 VKA-1103.. VKA-2103.. VKA-3103..
2 – 6 G1 VKA-1104.. VKA-2104.. VKA-3104..
5 – 16 G1 VKA-1105.. VKA-2105.. VKA-3105..
10 – 32 G1 VKA-1106.. VKA-2106.. VKA-3106..
20 – 60 G1 VKA-1107.. VKA-2107.. VKA-3107..
30 – 100 G1 VKA-1108 VKA-2108.. VKA-3108..

Комплект поставки

Стандартный комплект поставки включает:

  • Ротаметр с компенсацией вязкости модели:VKA
  • Инструкция по эксплуатации.
