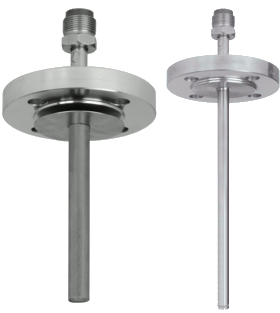

ТемператураЗащитная гильза с фланцем TW40-D, TW40-F
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Есть вопросы? Задать вопрос специалисту.
Раздел каталога:
Термогильзы
Модель TW40-D, с танталовым покрытием.
Модель TW40-E, смачиваемые части из специальных материалов.
Применение
- Нефтехимия, морские применения, технологии производств
- Для специальных химических применений
- Для низких и средних нагрузок процесса
Особенности
- Хорошее соотношение „цена-качество“
- Специальные материалы смачиваемых частей
- Несмачиваемые части (фланец, соединительные детали) из нержавеющей стали
- Модель TW40-E: все части гильзы сварены в единое целое 2)
- Модель TW40-D: съемный диск с танталовым покрытием
Описание
| Параметр | Значение |
|---|---|
| Материалы смачиваемых частей | Хастеллой C4 (2.4610) |
| Хастеллой C276 (2.4819) | |
| Монель 400 (2.4360) | |
| Титан сорт 2 (3.7035) 2) | |
| Tантал | |
| Фланцевый диск | в соотв. с EN 1092-1, лицевая сторона фланца формы B1 |
| в соотв. с DIN 2527, лицевая сторона фланца формы C по DIN 2526 | |
| в соотв. с ASME B16.5, лицевая сторона фланца формы RF (танталовая лицевая сторона фланца) | |
| Номинальный диаметр | в соотв. с EN/DIN: DN 25, DN 40, DN 50 |
| в соотв. с ASME: 1", 1 1/2", 2" | |
| Диапазоны давления | в соотв. с EN/DIN: PN 16-40 |
| в соотв. с ASME: 150 lbs, 300 lbs, 600 lbs | |
| Присоединение термометра | M24 x 1.5 скользящая гайка |
| G1/2, 1/2 NPT внутренняя резьба | |
| Стержень / Отверстие | d 13.7 x 2.2 мм |
| d 9.3 мм |
