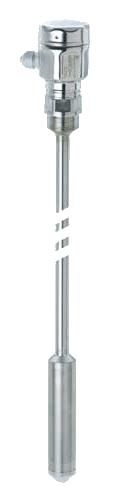

ТемператураДатчик гидростатического давления Deltapilot M FMB51
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Есть вопросы? Задать вопрос специалисту.
Раздел каталога:
Датчики давления гидростатические
Описание продукта
Гидростатическое измерение уровня
Датчик давления с измерительной ячейкой CONTITETM
Стойкость к конденсату обеспечивает длительную стабильность измерения; выходные сигналы HART, Profibus PA и FOUNDATION Fieldbus
Преимущества
- Высокая воспроизводимость и длительная стабильность результатов измерения
- Динамический диапазон 100:1
- Герметично уплотненная измерительная ячейка CONTITETM обеспечивает:
- Стойкость к конденсату и защиту от климатических условий
- Высокую точность: ±0.2 %, опционально ±0.1 %
- Минимальные температурное воздействие
- Взаимозаменяемые компоненты для датчиков дифференциального, гидростатического, абсолютного и избыточного давления (Deltabar M - Deltapilot M - Cerabar M), например:
- сменный диспей
- универсальные электронные модули
- Простой ввод в эксплуатацию без помощи каких-либо дополнительных инструментов
- Удобное управление с помощью меню, 4...20 мА + HART
- Различные международные сертификаты (ATEX, FM, CSA и др.)
Область применения
Гидростатические датчики давления используются для решения следующих задач:
- Гидростатическое измерения давления жидких и пастообразных продуктов в фармацевтической и пищевой отраслях промышленности
- Измерение уровня, объема или массы жидких продуктов
Технические характеристики
Давление
| Параметр | Значение |
|---|---|
| Принцип измерений | Гидростатический принцип измерения |
| Характеристики | Преобразователь давления для гидростатического измерения уровня, измерительная ячейка CONTITE с металлической диафрагмой: - герметичная сварка - абсолютная защита от конденсата - стойкость к климатическим условиям - длительная стабильность - минимальное влияние рабочей температуры Компактное исполнение |
| Питание / Коммуникация | 4...20мА HART: 11,5...45В DC Ex ia: 11,5...30В DC PROFIBUS PA FOUNDATION Fieldbus |
| Погрешность | 0,2% оцпия 0,1% |
| Длительная стабильность | 0,05% от верхнего значения диапазона в год |
| Рабочая температура | -10°C...85°C |
| Температура окружающей среды | -40°C...85°C |
| Рабочий диапазон | 100мбар...10бар |
| Макс. избыточное давление | 40 бар |
| Присоединение к процессу | Резьбовое Фланцевое (EN, ANSI, JIS) |
| Выходные сигналы | 4...20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Разрешения | ATEX CSA FM IECEx TIIS NACE SIL акты заводских испытаний сертификат на питьевую воду WHG |
| Опции | Раздельное исполнение корпуса Первичные настройки прибора Защита от перенапряжения |
| Доп. информация | Модульная конструкция, совместимость компонентов с другими преобразователями давления. Расширенные функции диагностики |
| Ограничение применения | В герметичных процессах соблюдайте предельные значения гидростатического давления |
Непрерывное измерение/жидкие продукты
| Принцип измерений | Гидростатический принцип измерения |
| Характеристики/Применение | Преобразователь давления для гидростатического измерения уровня, датчик с металлической измерительной диафрагмой. Измерение уровня жидких продуктов и паст во всех промышленных применениях, в т.ч. пищевой и фармацевтической промышленности. |
| Питание / Коммуникация | 4...20мА HART: 11,5...45В DC Ex ia: 11,5...30В DC PROFIBUS PA FOUNDATION Fieldbus |
| Погрешность | 0,2% опция 0,1% |
| Длительная стабильность | 0,05% от URL в год |
| Температура окружающей среды | -40°C...85°C |
| Рабочая температура | -10°C...85°C |
| Рабочее давление абс. / макс. предел избыточного давления | 40 бар |
| Диапазон измерения давления | 100мбар...10бар |
| Смачиваемые части | Alloy C276 316L опционально доступно покрытие AuPt опционально доступно покрытие AuRh |
| Присоединение к процессу | Резьбовое Фланцевое (EN, ANSI, JIS) |
| Макс. значение измерения | 100м H2O |
| Выход | 4...20 мА HART PROFIBUS PA FOUNDATION Fieldbus |
| Сертификаты/Нормативы | ATEX CSA FM IECEx TIIS NACE SIL WHG |
| Опции | Раздельное исполнение корпуса Первичная настройка прибора согласно применению Защита от перенапряжения |
| Доп.информация | Модульные компоненты, применимые с датчиками дифференциального, избыточного и абсолютного давления (съемный дисплей, универсальные электронные модули) Расширенные функции диагностики Герметически изолированная измерительная ячейка Contite (стойкая к образованию конденсата и климатическим условиям) |
| Диапазон применения | В герметичных процессах рекомендуется применение двух преобразователей - для измерения дифференциального давления, то есть 1 преобразователь должен быть с эл. модулем для измерения дифф. давления. |
