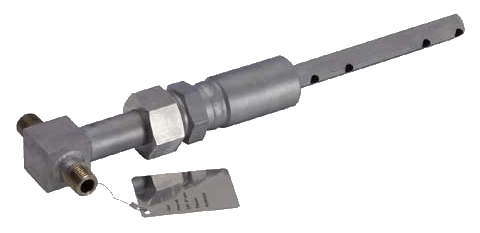

ТемператураДатчик перепада давления Deltatop DP62D
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Есть вопросы? Задать вопрос специалисту.
Раздел каталога:
Датчики дифференциального давления
Описание продукта
Преобразователь дифференциального давления с трубкой Пито для измерения расхода
Преимущества
- Различные исполнения в зависимости от применения:
- компактное исполнение
- модульное раздельное исполнение
- Высокая точность и минимальные потери давления
- Пребразователь Deltabar поставляется с соответствующими настройками на конкретное применение
- Дисплей отображает значения расхода, дифференциального давления или шкалы 0 ... 100 %, что удобно на двунаправленных потоках
- Отсутствие подвижных частей
Область применения
- Измерение расхода газа, пара и жидкости
- Номинальные диаметры от 95 до 2100 мм
- Рабочие температуры от -200 °C до 1000 °C
- Рабочее давление до 420 бар
- Соответствует стандартам DGRL 97/23/EC
- Материалы отвечают требованиям NACE
Технические характеристики
Газ
| Параметр | Значение |
|---|---|
| Принцип измерений | Перепад давления |
| Основные функции | Трубка Пито Сенсор ромбовидной формы (25,4мм), материал SS316Ti Преобразователь дифференциального давления Deltabar поставляется уже смонтированным (в компактном исполнении) и настроенным согласно применению. |
| Характеристики | Transmitter (Deltabar ) replaceable without interrupting the process (for modernising or maintenance) |
| Диаметр | DN 100...2000 |
| Диапазон измерения | 6.0 ... 17'000м3/ч |
| Рабочая температура | Компактное исполнение: -200°C ... 200°C Раздельное исполнение: -200°C ... 1000°C |
| Диапазон рабочего давления | PN6 ... 250 Cl.300 ... 1500 |
| Погрешность измерения | типовая 1 % по объему или по массе |
| Коммуникация | Трансмиттер (Deltabar): HART PROFIBUS PA FOUNDATION Fieldbus |
| Выходные сигналы | Трансмиттер (Deltabar): 4 ... 20 мА |
| Сертификаты на взрывозащиту | Трансмиттер (Deltabar): ATEX FM CSA IEC TIIS NEPSI |
| Степень защиты электроники | Трансмиттер (Deltabar): IP67 NEMA6P |
| Дисплей/Настройка | Трансмиттер (Deltabar): 4х-строчный дисплей 3 клавиши управления Меню быстрой настройки Quick setup Моудль памяти HistoROM |
| Преимущества | Универсальная измерительная система для измерения расхода газа, пара и жидкости Доступен в компактном и раздельном исполнениях Широкий диапазон рабочих температур и давления Высокая точность и минимальные потери давления Простая модернизация измерительной точки Применим для измерения двунаправленного расхода Встроенный датчик температуры (опция) Выдвижное исполнение (с отсечным вентилем) Стойкая к внешним воздействиям конструкция, отстутствие подвижных частей |
| Компоненты | Трасмиттер: Deltabar S: PMD70 / PMD75 Deltabar M: PMD55 |
Пар
| Параметр | Значение |
|---|---|
| Принцип измерений | Перепад давления |
| Основные функции | Трубка Пито Сенсор ромбовидной формы (25,4мм), материал SS316Ti Преобразователь дифференциального давления Deltabar поставляется уже смонтированным (в компактном исполнении) и настроенным согласно применению. |
| Характеристики | Transmitter (Deltabar ) replaceable without interrupting the process (for modernising or maintenance) |
| Диаметр | DN 100...2000 |
| Диапазон измерения | 6.0 ... 17'000м3/ч |
| Рабочая температура | Компактное исполнение: -200°C ... 200°C Раздельное исполнение: -200°C ... 1000°C |
| Диапазон рабочего давления | PN6 ... 250 Cl.300 ... 1500 |
| Погрешность измерения | типовая 1 % по объему или по массе |
| Коммуникация | Трансмиттер (Deltabar): HART PROFIBUS PA FOUNDATION Fieldbus |
| Выходные сигналы | Трансмиттер (Deltabar): 4 ... 20 мА |
| Сертификаты на взрывозащиту | Трансмиттер (Deltabar): ATEX FM CSA IEC TIIS NEPSI |
| Степень защиты электроники | Трансмиттер (Deltabar): IP67 NEMA6P |
| Дисплей/Настройка | Трансмиттер (Deltabar): 4х-строчный дисплей 3 клавиши управления Меню быстрой настройки Quick setup Моудль памяти HistoROM |
| Преимущества | Универсальная измерительная система для измерения расхода газа, пара и жидкости Доступен в компактном и раздельном исполнениях Широкий диапазон рабочих температур и давления Высокая точность и минимальные потери давления Простая модернизация измерительной точки Применим для измерения двунаправленного расхода Встроенный датчик температуры (опция) Выдвижное исполнение (с отсечным вентилем) Стойкая к внешним воздействиям конструкция, отстутствие подвижных частей |
| Компоненты | Трасмиттер: Deltabar S: PMD70 / PMD75 Deltabar M: PMD55 |
Жидкости
| Параметр | Значение |
|---|---|
| Принцип измерений | Перепад давления |
| Основные функции | Трубка Пито Сенсор ромбовидной формы (25,4мм), материал SS316Ti Преобразователь дифференциального давления Deltabar поставляется уже смонтированным (в компактном исполнении) и настроенным согласно применению. |
| Характеристики | Трансмиттер (Deltabar ) заменяется без остановки процесса (при модернизации или обслуживании измерительной точки) |
| Диаметр | DN 100...2000 |
| Диапазон измерения | 6.0 ... 17'000м3/ч |
| Рабочая температура | Компактное исполнение: -200°C ... 200°C Раздельное исполнение: -200°C ... 1000°C |
| Диапазон рабочего давления | PN6 ... 250 Cl.300 ... 1500 |
| Погрешность измерения | типовая 1 % по объему или по массе |
| Коммуникация | Трансмиттер (Deltabar): HART PROFIBUS PA FOUNDATION Fieldbus |
| Выходные сигналы | Трансмиттер (Deltabar): 4 ... 20 мА |
| Сертификаты на взрывозащиту | Трансмиттер (Deltabar): ATEX FM CSA IEC TIIS NEPSI |
| Степень защиты электроники | Трансмиттер (Deltabar): IP67 NEMA6P |
| Дисплей/Настройка | Трансмиттер (Deltabar): 4х-строчный дисплей 3 клавиши управления Меню быстрой настройки Quick setup Моудль памяти HistoROM |
| Преимущества | Универсальная измерительная система для измерения расхода газа, пара и жидкости Доступен в компактном и раздельном исполнениях Широкий диапазон рабочих температур и давления Высокая точность и минимальные потери давления Простая модернизация измерительной точки Применим для измерения двунаправленного расхода Встроенный датчик температуры (опция) Выдвижное исполнение (с отсечным вентилем) Стойкая к внешним воздействиям конструкция, отстутствие подвижных частей |
| Компоненты | Трасмиттер: Deltabar S: PMD70 / PMD75 Deltabar M: PMD55 |
