ТемператураГлубинный зонд NTB
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Есть вопросы? Задать вопрос специалисту.
Раздел каталога:
Датчики давления пьезорезистивные
| Материал | Нержавеющая сталь, кабель из полиуретана |
| Уровень | 0 - 1 ... 0 - 200 мВт-с |
| Длина кабеля | 200 м |
| Точность | ± 0.5 % от полной шкалы |

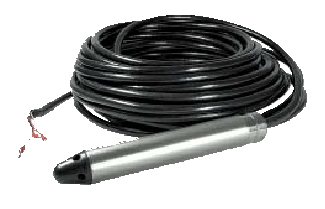

Погружной зонд состоит из измерительной головки, двухпроводного преобразователя и специального кабеля с капиллярной трубкой. В корпусе изделия, изготовленного из нержавеющей стали, располагается мембрана, которая непосредственно измеряет давление и защищена пластмассовым колпачком. Уровневый сигнал определяется посредством разницы в давлении между водяным столбом над зондом и атмосферным давлением, информация о котором передается на зонд по капиллярной трубке. Затем дифференциальное давление преобразуется пьезорезистивным модулем и встроенным электронным оборудованием в аналоговый сигнал 4 – 20 мА.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерений: | |
| NTB-1 | от 0 до 200 м водяного столба |
| Материалы/компоненты изделия, контактирующие с измеряемой средой | |
| Датчик: | нержавеющая сталь 1.4404 |
| Зонд: | нержавеющая сталь 1.4571 |
| Кабель: | полиуретан |
| Уплотнение: | FPM (фтор-пропилен-мономер) |
| Уплотнительное кольцо: | ABS (акрилонитрил-бутадиен-стирол) |
| Допустимая мощность: | диапазон измерений x 3 |
| Выходной сигнал: | 4 - 20 мА, двухпроводная цепь |
| Точность измерений: | ±0.5% от предельного значения диапазона |
| Воздействие температуры | |
| окружающей среды: | ±0.1 %/10 K |
| Погрешность смещения: | ±0.1 мА |
| Резервная мощность: | 9...30 В постоянного тока |
| Нагрузка: |  |
| Степень защиты: | IP 68 |
| Рабочая температура: | -10 °C...+60 °C |
| Размеры зонда: | 0 22 x 145 мм |
| Сечение кабеля: | 0.34 мм2 |
| Длина кабеля: | до 300 м (смотрите детализацию заказа) |
| Защита от перенапряжений | |
| NTB-OVP12: | наружная установка |
| NTB-OVP32: | шина DIN 46277-3 |
| Максимальное напряжение (пиковое значение) | |
| Долговременное: | 90 В pp (двойная амплитуда) |
| Кратковременное: | 30 В pp |
| Последовательный резистор: 13 Q ±10% | |
| Импульсная мощность: | 600 Вт / 1 мс |
| Степень защиты: | IP 54 (NTB-OVP 12) |
| IP 20 (NTB-OVP 32) | |
Габаритные размеры
Подключение при помощи кабеля, клиновый зажим
Коды заказа
(Пример: NTB-1301 01)
| Глубинный зонд | ||
|---|---|---|
| Диапазон измерений | Номер заказа | Длина кабеля |
| 1 мВт-с | NTB-1301… |
…01 = 1 м …10 = 10 м …3H = 300 м …YY = другое |
| 2 мВт-с | NTB-1302… | |
| 5 мВт-с | NTB-1305… | |
| 10 мВт-с | NTB-1310… | |
| 20 мВт-с | NTB-1320… | |
| 50 мВт-с | NTB-1350… | |
| 100 мВт-с | NTB-131H… | |
| 200 мВт-с | NTB-132H… | |
| другое | NTB-13YY… | |
| Приспособления | Код заказа |
|---|---|
| Защита от перенапряжений, наружная установка | NTB-OVP12 |
| Защита от перенапряжений, установка с применением шины | NTB-OVP32 |
| Подключение посредством кабеля, клиновый зажим | NTB-NAA209 |
Комплект поставки
Стандартный комплект поставки включает:
- Глубинный зонд модели: NTB с соединительным кабелем
- Инструкцию по эксплуатации.
