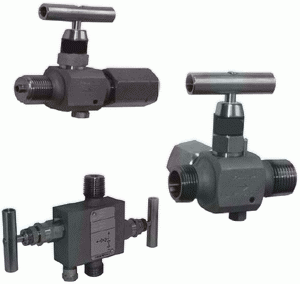

Клапанные блоки одно-и двух-вентильные VS 300, VS 500, VS 501

КЛАПАННЫЕ БЛОКИ VS 300, VS 500, VS 501

Описание

Клапанные блоки разработаны для непосредственной установки на датчик перепада давлений с межфланцевым расстоянием 54 мм или для монтажа между импульсными трубками. Корпус клапанного блока полностью изготовлен из нержавеющей стали 1.4541. В качестве запорного элемента используется шаровой вкладыш,закрепленный на конце шпинделя. Материал шарового вкладыша – отожженная нержавеющая сталь 1.4125, керамика (Si3N4) или пластик (PTFE 325). Уплотнение шпинделя – витон или этилен-пропиленовый каучук с двумя опорными кольцами из тефлона. Кроме этого, в качестве уплотнения шпинделя могут быть использованы фторопласт, графит или полиэфирэфиркетон. Широкий ряд присоединительных размеров позволяет использовать клапанные блоки для присоединения 8-и, 10-и, 12-и и 14-и мм импульсных трубок

Трех (VS 300) и пятивентильные (VS 500, VS 501)клапанные блоки предназначены для использования в комплекте с датчиками перепада давлений, для обеспечения перекрытия импульсных линий и уравнивания давлений в обеих камерах датчика давления при установке нулевого значения. Кроме того пятивентильные клапанные блоки оснащены дренажем

Особенности

• Рабочее давление до 42 МПа
• Рабочая температура до 500°С
• Диаметр каналов – 4 мм
• Боковое присоединение дренажной трубки
• Различные материалы уплотнений: графит, фторопласт (PTFE), полиэфирэфиркетон (PEEK), витон (FKM), этилен-пропиленовый каучук(EPDM)
