Весоизмерительный модуль SIWAREX U

SIWAREX U

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

SIWAREX U - это мультифункциональный весоизмерительный модуль для всех простых задач, касающихся взвешивания и измерения сил. Этот компактный модуль легко использовать в автоматизационных системах SIMATIC. Через SIMATIC пользователь получает полный доступ ко всем данным.

Преимущества

  • Единая структурная техника и универсальная коммуникация в рамках SIMATIC
  • Подходит для децентрализованных систем, подключается к PROFIBUS DP через ET 200M
  • Измерение веса и силы с верхним разрешением 65 000 делений и с точностью 0,05 %
  • Экономия места за счет использования двухканального исполнения для двух весов
  • Прямое подключение дистанционного индикатора к интерфейсу TTY
  • Простая настройка весов с помощью программы SIWATOOL U
  • Возможна теоретическая юстировка без эталонных грузов
  • Допускается замена модуля без необходимости повторной настройки весов
  • Собственная защита питания весоизмерительных ячеек через взрывозащищенный интерфейс для использования на взрывоопасных участках в зонах 1, 2, 21 и 22

Область применения

  • контроль уровня заполнения хранилищ и бункеров
  • контроль нагрузок на краны и тросы
  • измерение нагрузки на конвейерные ленты
  • защита от перегрузки в промышленных подъемниках и прокатных станах
  • весы на взрывоопасных участках (реализуется с помощью взрывозащищенного интерфейса)
  • контроль натяжения ленты

Описание

SIWAREX U поставляется в исполнении с одним или двумя измерительными каналами. Для каждых весов требуется по одному каналу. Первичная задача SIWAREX U заключается в измерении напряжения датчика и преобразовании результатов в значение веса. При необходимости сигнал можно пропустить через цифровой фильтр. Помимо определения веса SIWAREX U контролирует через каждый измерительный канал два произвольно настраиваемых предельных параметра (мин или макс) и, по достижении предельного значения, быстро передает сигнал через систему сигнализации в SIMATIC.

Настройка SIWAREX U осуществляется еще на заводе. За счет этого становится возможной как теоретическая юстировка весов без эталонных грузов, так и замена модулей без необходимости повторной настройки весов. В комбинации с "активными шинными модулями" возможна замена модулей в процессе работы. Единая универсальная связь между всеми компонентами системы обеспечивает быструю, надежную и экономичную интеграция в технологические системы и последующую диагностику.

В SIWAREX U имеются два последовательных интерфейса. Интерфейс TTY предназначен для подключения от одного до четырех дистанционных индикаторов. Помимо обоих значений веса с каналов 1 и 2 на индикаторе могут отображаться два других параметра, заданные через систему SIMATIC. К интерфейсу RS 232 можно подключить ПК для настройки весов. Этот порт также можно использовать для последовательного соединения (протокол SIWAREX) с хост-машиной (например, с ПК). SIWAREX U можно интегрировать в системное программное обеспечение не только с помощью классических для SPS языков программирования AWL (операторный список), KOP (контактный план) и FUP (функциональный план) или SCL (структурированный язык управления). В качестве альтернативы имеется возможность графического проектирования на CFC-плане (CFC = Continuous Function Chart), причем в PCS 7 за визуализацию весов отвечают специальные графические модули (Faceplates).

В отличии от последовательно подключаемой весоизмерительной электроники у SIWAREX U отсутствуют дорогостоящие дополнительные модули для соединения с SIMATIC. Благодаря интеграции в SIMATIC можно строить свободно программируемые модульные весоизмерительные системы, которые можно модифицировать в соответствии с внутрипроизводственными требованиями. С помощью ПО "SIWATOOL U" весоизмерительные модули SIWAREX можно настраивать, используя ОС Windows, независимо от системы автоматизации. Все параметры для модулей задаются в окнах программы, сохраняются и протоколируются через принтер для системной документации. В онлайновом режиме быстрый поиск неисправностей достигается благодаря разносторонним возможностям диагностики с помощью SIWATOOL U. Весоизмерительный модуль SIWAREX U может использоваться в том числе и на взрывоопасных участках (зоны 1, 2, 21 и 22). Весоизмерительные ячейки при этом получают питание через опциональный взрывозащищенный интерфейс с самозащитой.

Рекомендуем:
Весоизмерительная ячейка
Весоизмерительная ячейка SIWAREX R серия K
Весоизмерительные ячейки SIWAREX R серия K Весоизмерительная ячейка, действующая на усилие сжатия, для эксплуатации в резервуарных и бункерных весах. Измерительный элемент представляет собой сплошной цилиндр нержавеющей стали, на которой расположены 4 расширительных измерительных полоски (DMS). За счет центрического воздействия нагрузки в измерительном направлении пружинное
Весоизмерительный модуль
Весоизмерительный модуль SIWAREX FTA
SIWAREX FTA (Flexible Technology, Automatic Weighing Instrument) это многофункциональный гибко настраиваемый весоизмерительный модуль для промышленного применения. Он может использовать как в неавтоматическом, так и в автоматическом режиме работы весов, например, при производстве смесей, заполнении, отгрузке, контроле и погрузке в мешки. На прибор имеются все необходимые допуски, он также подхо
Весоизмерительная ячейка
Весоизмерительная ячейка SIWAREX R серия CC
Весоизмерительные ячейки SIWAREX R серия CC Весоизмерительная ячейка, действующая на усилие сжатия, для эксплуатации в резервуарных, бункерных и автомобильных весах. В качестве измерительных элементов используются четыре квадратных стойки из нержавеющей стали, на которых закреплены по четыре расширяющихся измерительных полоски (DMS). За счет центрического воздействия нагрузки
Весоизмерительный модуль

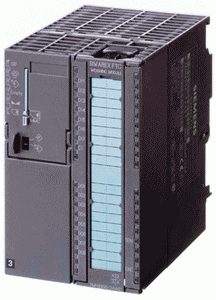

Весоизмерительный модуль SIWAREX FTC
