Поплавковый датчик-реле уровня NSM

NSM

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Полипропилен
Плотность 0.6 кг/дм3
tmax 95 °C
Pmax 3 бар
Соединение кабельное

Поплавковые реле уровня следующих моделей обеспечивают легкий и удобный контроль уровня жидких сред.

Схемы контроля уровня могут быть реализованы с помощью как минимум двух поплавков, один из которых функционирует как минимальный контактор, второй как максимальный контактор.
Поплавковые реле уровня могут эксплуатироваться там, где применение магнитных реле уровня невозможно вследствие потенциальной опасности залипания и блокировки поплавка грязевыми примесями и отложениями.

В зависимости от формы и материала поплавка поплавковые реле уровня так же позволяют контроль уровня предельно агрессивных, горячих, загрязненных или вязких сред.

Особенности:

  • Удобная установка;
  • Универсальное использование;
  • Давление: макс. 15 бар;
  • Температура: макс. 150 °C;
  • Материал: PP, PTFE, нержавеющая сталь;
  • Плотность: от  0.5 кг/дм3.

Примеры применения:

Примеры применения NSM, NSP

Принцип действия

Поплавок состоит из полого цилиндра или шара с встроенным магнитоуправляемым контактом или микропереключателем.
Поплавковое реле поставляется в виде переключающего контакта: оно может подключаться как контакт N/O или, как вариант, контакт N/C.
Контакт срабатывает при смещении уровня жидкости выше или ниже горизонтального положения поплавка.
При боковом монтаже точка срабатывания переключателя устанавливается на требуемую высоту фиксацией на соответствующем уровне, при монтаже сверху – фиксацией с помощью грузов прикрепленных к кабелю.

Краткое описание моделей

Параметр Значение
Модель NSM
Экономически эффективная модель
Материал: полипропилен
Контакт: микропереключатель
Кабель: неопрен, силиконовая изоляция
Макс. температура: 95 °С
Макс. давление: 3 бар
Модель NSP
В форме цилиндра или шара
Материал: полипропилен
Контакт: микропереключатель
Кабель: TPK, силиконовая изоляция, FEP
Макс. температура: 85 °С
Макс. давление: 2 бар
Модель NAB
Экономически эффективная модель
Материал: полипропилен
Контакт: микропереключатель
Кабель: неопрен
Макс. температура: 85°С
Макс. давление: 5 бар
Модель NEC
Многокамерный, нетонущий
Материал: полипропилен, опция - покрытие хайпалон
Контакт: микропереключатель
Кабель: покрытие хайпалон
Макс. температура: 95 °С
Макс. давление: 5.5 бар
Модель NST
Для горячих, агрессивных сред
Материал: PTFE
Контакт: магнитоуправляемый контакт
Кабель: PTFE или с силиконовой изоляцией с гофрированными трубками PTFE
Макс. температура: 150 °С
Макс. давление: 1 бар
Модель NSE
Для горячих, агрессивных сред
Материал: нержавеющая сталь 1.4571
Контакт: магнитоуправляемый контакт
Кабель: силиконовая изоляция с армированием из нерж. стали
Макс. температура: 150 °С
Макс. давление: 15 бар

Технические характеристики

Модель NSP

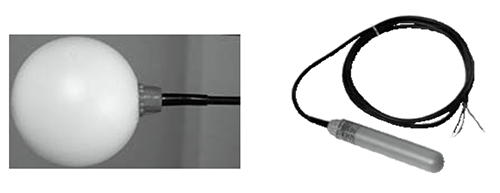

Фото NSP

Параметр Значение
Применение: жидкие среды всех видов; например: почвенная вода, нефтепродукты, слабые кислоты или щелочи.
Установка: наружная, с применением кабельного сальника R 1.
Поплавок помещается в открытую емкость сверху. Точка переключения устанавливается с помощью груза.
Материал поплавка: полипропилен
Кабель: стандартный кабель TPK длиной 4 м (3 x 0.75mm2, термопластичный каучук) специальное исполнение: силиконовая изоляция, кабель FEP
Макс. давление: модель NSP-S: 1 бар модель NSP-K: 2 бар
Макс. температура: 5 ... 60 °C (кабель TPK) 5 ... 85 °C (силиконовая изоляция/кабель FEP)
Плотность среды: модель NSP-S: > 0.9 кг/дм3 модель NSP-K: > 0.6 кг/дм3
Контакт: переключающий контакт, подключаемый как N/C или N/O
Переключение: макс 250 Vac/150 Vdc, 300 VA, 60 W 1 мА.1,5 A, 1 A при cos ф 0.7
Г истерезис перкл.: приблизительно 25 мм (TPK), приблизительно 35 мм (FEP)
Угол переключения: приблизительно +12° / +3°
Степень защиты: IP 68

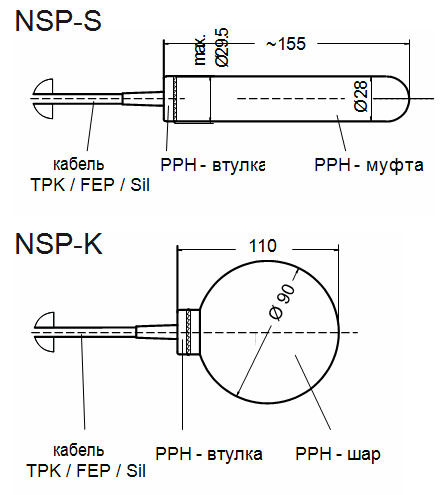

Габариты NSP

Модель NSM

Фото NSM

Параметр Значение
Применение: экономически эффективное поплавковое реле уровня для таких жидкостей как смазочные материалы, растворители, слабые кислоты или щелочи
Установка: сверху в открытых емкостях
Материал: поплавок - полипропилен, кабельный сальник - полиамид
Кабель: стандартный: 2 м, неопрен опция: силиконовая изоляция
Макс. давление: 3 бар
Макс. температура: 60°C - неопрен
95 °C кабель с силиконовой изоляцией
Плотность среды: > 0.6 кг/дм3
Контакт: микропереключатель, функция переключающего контакта
Переключение: Степень защиты: макс. 250 Vac, макс. 6 A, мин. 100 мА IP 68
Гистерезис: мин. 140 мм; макс. 500 мм

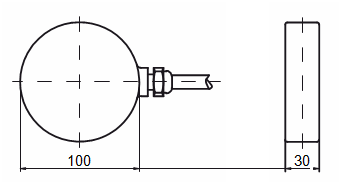

Габариты NSM

Код заказа

Модель Описание
NSM-O2 NEO Стандартный: кабель 2 м, неопрен
NSM-YY SIL Опция: кабель с силиконовой изоляцией
