Расходомер турбинный для малых расходов SFL

Расходомер малых расходов модели SFL наилучшим образом решает задачи контроля и измерения расхода жидких сред, не содержащих твердых частиц. Измеряемая жидкость должна иметь хорошую проводимость инфракрасного излучения (например: вода, нефтрепродукты, химикаты). Комбинация материалов из пластмассы и нержавеющей стали позволяет эксплуатацию прибора с агрессивно-корозийной средой.

Колесо турбинки внутри изделия приводится в движение текущей средой. Благодаря форме конструкции корпуса, незначительному весу колеса турбинки и радиальному потоку жидкости ротор удерживается в равновесии. Подвесная конструкция ротора обеспечивает высокий эксплуатационный ресурс. Вращение колеса турбинки бесконтактно считывается инфракрасными диодами и преобразуется в импульсы. Полученный в результате выходной линейный сигнал пропорционален объемного расходу жикдости. Монтажное положение расходомера может быть произвольным.

Технические характеристики

Значение срабатывания:                              приблизительно 0.08 л/мин
Макс. температура измеряемой среды:    -20 to +90 °C
Макс. рабочее давление:                              16 бар (SFL-13)
                                                                            250 бар (SFL-12)
Допустимая погрешность измерения:        ±1% отклонения на полную шкалу
Повторяемость:                                                ± 0.3% от измеренного значения
Взаимозаменяемость:                                     ± 2.5% от измеренного значения
Электропитание:                                                5...24 В постоянного тока (12..24 мА)
Выходной сигнал:                                              импульсы примерно 50 ... 2100 Гц
                                                                              (прямоугольные, без пересечения нулевого уровня)
К-фактор (коэфф. нелинейности):              6250 пульс/литр
Материалы:                                                        PVDF корпус и LCP
(поливинилденфторид)
                                                                              Кольцевое уплотнение: EPDM (SFL-13)
                                                                              или
                                                                              нержавеющая сталь 1.4305 (корпус) и LCP
                                                                              Кольцевое уплотнение: FPM (SFL-12)
Механические присоединения:                       G 3/8 наружная резьба (SFL-13) или
G 3/8 внутренняя резьба (SFL-12)
Электрические присоединения:                     3-х жильный плоский кабель
(приблиз. 15 см) заключенный в корпус (SFL-13)
Соединительный разъем Hirschmann GDSN207 (SFL-12)

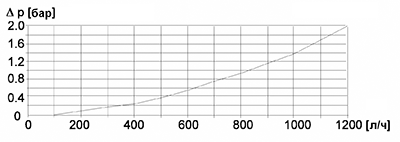

Диаграмма потерь давления

Габаратиные размеры

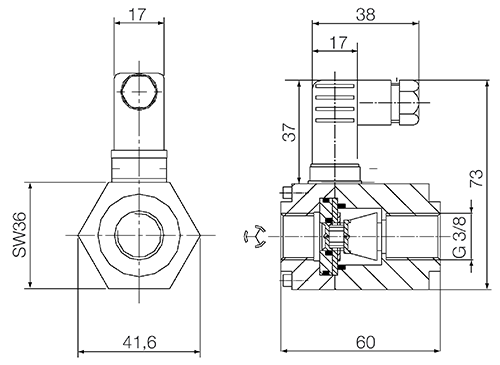

Модель: SFL-1220 R10

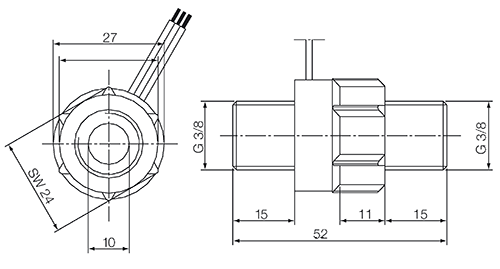

Модель: SFL-1320 R10

Код заказа

Комплект поставки

Стандартный комплект поставки включает:

• Расходомер турбинный модели: SFL
• Инструкцию по эксплуатации

Скачать документацию:

1.3 MБ

SFL: Руководство по эксплуатации
