ТемператураРотаметры электроконтактные V30
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Измерительный прибор V30 используется для измерения прозрачных жидкостных и газообразных сред в трубопроводе. Шкала на устройстве демонстрирует расход среды, выраженный в объеме или массе на единицу времени.
Применение: измерение расхода, дозирование, наблюдение и регулировка жидкостной и газообразной средой. Устройство может быть оснащено одним или несколькими концевыми выключателями в целях автоматического контроля за ходом процесса.

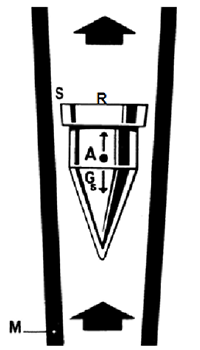

Принцип работы
Измерительный элемент состоит из поплавкового указателя и конической расходомерной трубки (M).
Среда протекает снизу вверх через измерительное кольцо, поднимая поплавковый указатель до тех пор, пока выталкивающая сила (A) и вес поплавкового указателя (Gs) не окажутся в положении равновесия. По мере того как поплавковый указатель поднимается, кольцевой зазор (S) пропорциональный скорости потока, появляется между поплавковым указателем и стенкой измерительного патрубка. Высота подъема поплавка (R = линия считывания) в измерительном патрубке равна величине объема расхода потока. Расход считывается непосредственно со шкалы.
Полученные данные применимы исключительно для измеряемой среды, для которой калибровался прибор или для среды с такой же плотностью и вязкостью.
Технические характеристики
| Измерительный диапазон | Диапазон изменения параметра | 10-100% | |||
| Наименьший измерительный диапазон | 10-100 л/ч воды | ||||
| Наибольший измерительный диапазон | 1000-10000 л/ч воды | ||||
| Измерительный диапазон | 10:1 | ||||
| Класс точности | 1,6 | ||||
| Направление потока | с низу вверх | ||||
| Дисплей | Уровень потока на стеклянном конусе | ||||
| Условия окружающей среды | Температура окружающей среды | от 0°C до +60 °C | |||
| Температура хранения | от -20°C до +60 °C | ||||
| Климатическая категория | Водостойкий и/или не нагреваемый, класс С, в соответствии со стандартом DIN IEC 654 часть 1 | ||||
| Защита от ударов и вибрации | Устройство необходимо защищать от сильных ударов и сотрясений, которые могут повлечь повреждения прибора | ||||
| Типичные условия эксплуатации | Температура среды | от 0°C до +80 °C | |||
| Прямой отрезок перед входом и выходом | Прямой отрезок перед входом и выходом не требуется, если поток не прерывается. При сильно прерывающихся потоках, (например, регулирующие устройства или закрывающие устройства на входе в пределах 250 мм, необходимо обратиться к директиве VDI/VDE 3513 | ||||
| Физическое состояние | Жидкость или газ | ||||
| Плотность | Жидкости: максимум до 2.0 кг/л Газы: без ограничений |
||||
| Вязкость | Вязкость среды влияет на результаты измерений | ||||
| Измерительное давление газов | Результаты измерений соответствуют калиброванным данным измерений нанесенным на шкалу. Любые изменений условий или отклонения от нормальных условий будут причиной неправильного считывания даннх | ||||
| Давление жидкостей | См. раздел 6. | ||||
| Потеря давления | См. раздел 6. | ||||
| Опции | Предельные переключатели Устройство может быть оснащено одним ил двумя предельными переключателями | Предельные переключатели KER 1 или KER 2: Магнитоуправляемы язычковый переключатель (замыкающий контакт) ASA – Схемная техникаk Модель: MA 28 SO 80, 48В переменный ток, 1,5 A, 80 ВA IP 67 |
|||
| Точка переключения может находиться в пределах от 10% до 90% диапазона пропускной способности | |||||
| Защита чипом | |||||
| Соединение | V30-4020 | Резьбовое соединение | |||
| V30-104C или V30-201R | Фланцевое соединение | ||||
| V30-6210 | Шланговое соединение, хомут | ||||
| V30-4200 | Соединение с арматурой | ||||
Измерительные диапазоны
| V 30 | Модель | Поплавковый указатель нержавеющая сталь (7,95) | Поплавковый указатель алюминий (2,85) | Поплавковый указатель Политетрафторэтилен (ПТФЭ) | Поплавковый указатель Поливинилиденфторид (ПВДФ) (6,5) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Вода [л/ч] при 20°C | Воздух* [Nm^3/ч] | Вода [л/ч] при 20°C | Воздух* [Nm^3/ч] | Вода [л/ч] при 20°C | Воздух* [Nm^3/ч] | Вода [л/ч] при 20°C | Воздух* [Nm^3/ч] | ||
| ½’’ | J | 10 - 100 | 0,3 – 3 | 5 – 50 | 0,17 – 1,7 | 5 – 64 | 8,8 – 88 | 0,25 – 2,5 | |
| K | 16 - 160 | 0,45 – 4,5 | 8 – 80 | 0,25 – 2,5 | 8 – 104 | 14 – 140 | 0,4 – 4 | ||
| L | 25 – 250 | 0,7 – 7 | 12,5 – 125 | 0,4 – 4 | 13 – 164 | 22 – 220 | 0,65 – 6,5 | ||
| ¾” | M | 40 – 400 | 1,1 – 11 | 20 – 200 | 0,7 – 7 | 15 – 280 | 35 – 350 | 1 – 10 | |
| N | 60 – 630 | 1,8 – 18 | 30 – 300 | 1- 10 | 30 – 440 | 50 – 500 | 1,6 – 16 | ||
| P | 100 – 1000 | 3 – 30 | 50 – 500 | 1,7 – 17 | 60 – 720 | 88 – 880 | 2,5 – 25 | ||
| 1” | P | 100 – 1000 | 3 – 30 | 50 – 500 | 1,7 – 17 | 60 – 720 | 88 – 880 | 2,5 – 25 | |
| Q | 160 – 1600 | 4,5 – 45 | 80 – 800 | 2,5 – 25 | 120 – 1230 | 140 – 1400 | 4 – 40 | ||
| R | 250 – 2500 | 7 – 70 | 125 – 1250 | 4 – 40 | 190 – 1900 | 220 – 2200 | 6,5 – 65 | ||
| 2” | S | 400 – 4000 | 11 – 110 | 200 – 2000 | 7 – 70 | 310 – 3100 | 350 – 3500 | 10 – 100 | |
| T | 630 – 6300 | 18 – 180 | 300 – 3000 | 10 – 100 | 490 – 4900 | 550 – 5500 | 16 – 160 | ||
| U | 1000 - 10000 | 30 - 300 | 500 – 5000 | 17 – 170 | 780 - 7800 | 880 – 8800 | 25 – 250 | ||
* при нормальных условиях абсолютном давлении 1,013 бар, 20°C
| Потеря давления | ||||
|---|---|---|---|---|
| Размер прибора | Модель | Макс. рабочее давление [бар] | Поплавковый указатель нержавеющая сталь ρΔ [мбар] |
Алюминиевый поплавковый указатель ρΔ [мбар] |
| ½” | J | 15 | 9 | 3,5 |
| K | ||||
| L | ||||
| ¾” | M | 15 | 12,5 | 5 |
| N | ||||
| P | ||||
| 1” | P | 10 | 17,5 | 7,5 |
| Q | ||||
| R | ||||
| 2” | S | 6 | 30 | 12,5 |
| T | ||||
| U | ||||
Вес
| V 30 | Резьбовое соединение | Шланговое соединение хомут | Фланцевое соединение |
|---|---|---|---|
| ½” | 1 | ||
| ¾” | 1,8 | ||
| 1” | 3 | 2,6 | 4,8 |
| 2” | 5,3 |

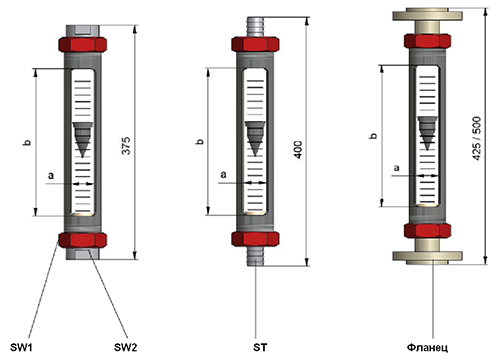

Конструкция
| V30 | a в мм | Резьбовое соединение | Шланговое соединение хомут | Фланец | ||
|---|---|---|---|---|---|---|
| SW 1 | SW 2 | ST | ||||
| ½” | 19 | 39 | 24 | ½” – 13ø | DN 15 PN 16 | ½” 150фунтов |
| ¾” | 29 | 55 | 36 | ¾” – 19ø | DN 25 PN 40 | 1” 150фунтов |
| 1” | 37 | 67 | 46 | 1” – 25ø | DN 25 PN 40 | 1” 150фунтов |
| 2” | 58 | 95 | 65 | ½” – 38ø | DN 50 PN 40 | 2” 150фунтов |
| / | ||||||
b = 235 мм |
||||||

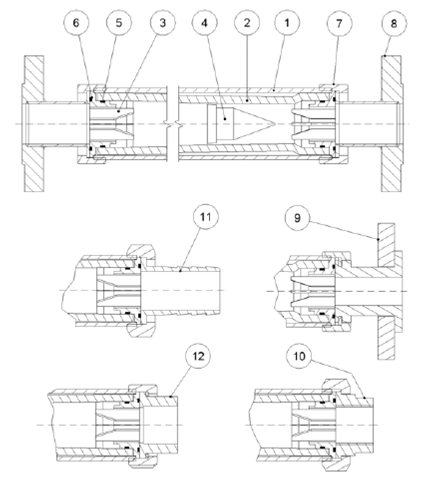

Материалы
| Элемент | Детали | Название | V 30-V PVC Поливинилхлорид (ПВХ) |
V 30-F PVDF Поливинилиденфторид (ПВДФ) |
V 30-K PP |
V 30-S Нержавеющая сталь |
|---|---|---|---|---|---|---|
| 1 | 1 | Корпус | 1.4301 | |||
| 2 | 1 | Измерительный патрубок | Боросиликатное стекло | |||
| 3 | 2 | Стопор | PP/PVDF Поливинилиденфторид (ПВДФ) | |||
| 4 | 1 | Поплавковый указатель | 1.4404, алюминий, поливинилиденфторид (ПВДФ), политетрафторэтилен (ПТФЭ) | |||
| 5 | 2 | O-образное кольцо | Perbunan, Витон, фторированный этилен-пропилен (FEP)/FFKM, PFA | |||
| 6 | 2 | O-образное кольцо | Perbunan, Витон, фторированный этилен-пропилен (FEP)/FFKM, PFA | |||
| 7 | 2 | Накидная гайка | Сталь | |||
| 8 | 2 | Фланец | X | |||
| 9 | 2 | Фланец | X | X | ||
| 10 | 2 | Резьбовое соединение | X | X | X | |
| 11 | 2 | Шланговое соединение хомут | X | X | ||
| 12 | 2 | Сварное соединение | X | |||

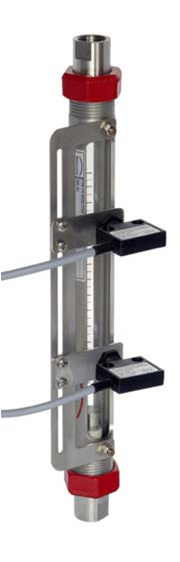

Предельные переключатели
Предельный переключатель представляет собой бистабильный язычковый, магнитоуправляемый переключатель. В такой конфигурации, в поплавковом указателе встроен магнит южный полюс, которого указывает в направлении движения потока. Когда поплавковый указатель передвигается вверх и проходит мимо предельного переключателя, предельный переключатель переходит в состояние “замкнут” и не меняет состояние, до тех пор, пока поплавковый указатель не будет передвигаться вниз и снова не пройдет мимо переключателя в обратном направлении.
Характеристики переключателей
| Переключающее напряжение | 48 В переменный ток |
| Ток переключения | 1 А |
| Коммутационная способность | 80 ВА |
| Переключательная функция | замыкающий контакт |
| Диапазон температуры окружающей среды | От -20°C до 60°C |
| Класс защиты | IP 67 |
