ТемператураРотаметры вязкостнонезависимые электроконтактные VKG
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
| Материал | Нержавеющая сталь, латунь |
| Вязкость | 1—540 мм2/с |
| Нефтепродукты | 0.1—0.45 л/мин ... 5—80 л/мин |
| tmax | 100 °C |
| pmax | 12 бар |
| Соединение | G 1/4...1, 1/4...1 NPT |
| Точность | ± 4 % от полной шкалы |
Модель VKG используется для измерения расхода потоков жидкостей с высоким коэффициентом вязкости(макс. вязкость 760 мм2/с). Применяется исключительно для измерений чистых, однородных веществ, которые не оказывают влияния на материалы, используемые в составе прибора.
При измерении более вязких веществ возможны появления больших измерительных погрешностей. Наличие большого количества частиц грязи может привести к блокированию потока, что в свою очередь приведет к ошибкам в измерениях или сообщению об ошибке. Ферритные частицы также могут привести к ошибкам в измерениях.
Можно заказать следующие модификации прибора:
Измерение расхода
Расход можно измерить непосредственно: вершина поплавка указывает уровень расхода, на шкале (в л/мин).
Предельные контакты (только для моделей VKG- 2.. и VKG-3..)
Для контроля расхода потока, инструменты могут быть оснащены одним или двумя дополнительными предельными.
Стандартная версия: Нормально открытые язычковые магнитоуправляемые контакты (для возрастающего потока)
Специальная версия: Переключающиеся язычковые контакты
Контакты можно перенастроить на отметку выше измерительного диапазона.
Материалы
| Материал: Латунь | Материал: Нержавеющая сталь | |
|---|---|---|
| Наружный кожух | Алюминий, анодированный | Алюминий, анодированный |
| Пружина | Нержавеющая Сталь 301 | Нержавеющая Сталь 301 |
| Диафрагма | Нержавеющая Сталь 301 / латунь | Нержавеющая Сталь 301 |
| Магнит | Керамический оксид | Керамический оксид |
| Контакты | Латунь | Нержавеющая Сталь 304 |
| Поплавок | Латунь | Нержавеющая Сталь 304 |
| Измерительная трубка | Боросиликат | Боросиликат |
| Уплотнительное кольцо | Бутадиен-нитрильный каучук | Фторкаучуковая резина |
| Tmax. | 100 °C | 100 °C |
| Pmax. | 12 бар | 12 бар |
Принцип работы
Поплавок с остроконечным наконечником, расположен в цилиндрической стеклянной трубке. Поток жидкости, попадая в измерительную трубку, поднимает поплавок к пружине пружины, которая оказывает сопротивление. Каждая отметка цены деления шкалы поплавка соответствует скорости данного потока. На поплавковом указателе установлены постоянные магниты, активирующие язычковый переключатель, расположенный вне потока. Постоянные магниты встроенные в поплавок активируют герметизированный язычковый переключатель располагающийся снаружи. Этот датчик работает без соприкосновений, с помощью магнитных сил, и поэтому он герметично изолирован от жидких сред.
Технические характеристики
Корпус: Анодированный алюминий ( не контактирующий с измерительной средой)
Резьбовой фитинг: VKG-x1...: Латунь, никелированная
VKG-x2...: Нержавеющая сталь 1.4301
Поплавок: VKG-x1...: Латунь, никелированная
VKG-x2...: Нержавеющая сталь 1.4301
Отверстие: Нержавеющая сталь 1.4310
Пружина: Нержавеющая сталь 1.4310
Магнит: Керамика
Измерительная трубка: Боросиликатное стекло
Изоляция: VKG-x1...: Бутадиен-нитрильный каучук
VKG-x2...: Фторкаучуковая резина
Макс. температура: +100 °C
Макс. давление: 12 бар
Область установки: любая
Примерная погрешность: ± 4% f.s..
(при плотности 105 мм2/с)
Погрешность измерения
при изменении плотности: При изменении плотности в диапазоне
1–540 мм2/с дополнительное отклонение
составляет ± 5% f.s. максимум
Уровень плотности: 1–540 мм2/с
Контакты: для VKG-2..., VKG-3..., VKG-4...
Электрическое соединение: соединитель DIN 43 650
Значения переключения электрических величин:
N/O контакт (CSA) макс. 240 VAC / 100 VA / 1.5 A
Переключающийся
контакт (CSA) макс. 240 VAC / 60 VA / 1 A
N/O контакт (UL) 250 VAC - 0,4 A / 200 VDC - 0,25 A
50 VDC - 1,0 A
Переключающийся
контакт (UL) макс. 250 VDC / 0,136 A - 30 VDC / 1 A
Защита: IP 65 (электр. контакт)
IP 54 (указатель стороны)

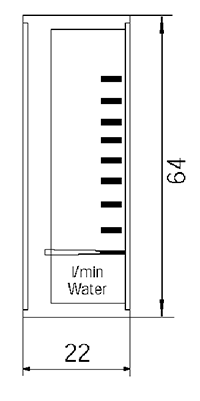

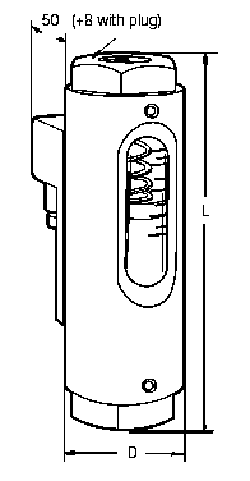

Габаритные размеры
Модель VKG-1..., VKG-2..., VKG-3...
| Модель | Диаметр (мм) |
Длина (мм) | SW (мм) |
Вес (кг) VKG-1.. | ||
|---|---|---|---|---|---|---|
| Стандартное соединение | Специальное соединение | Стандартное соединение | Специальное соединение | |||
| VKG-..01 | 48 | 143 | - | 41 | 0.9 | 0.9 |
| VKG-..02 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..03 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..04 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..05 | 48 | 143 | 143 | 41 | 0.9 | 0.8 |
| VKG-..06 | 48 | 143 | 153 | 41 | 0.8 | 0.8 |
| VKG-..07 | 48 | 143 | 153 | 41 | 0.8 | 0.8 |
| VKG-..08 | 48 | 153 | 153 | 41 | 0.8 | 0.7 |
| VKG-..09 | 48 | 153 | 153 | 41 | 0.8 | 0.7 |
| VKG-..10 | 48 | 153 | 153 | 41 | 0.8 | 0.7 |
| VKG-..11 | 48 | 153 | - | 41 | 0.7 | 0.7 |
Модель VKG-4...
| Модель | Диаметр (мм) | Длина (мм) | SW (мм) | Вес (кг) VKG-4.. | ||
|---|---|---|---|---|---|---|
| Стандартное соединение | Специальное соединение | Стандартное соединение | Специальное соединение | |||
| VKG-..01 | 46x46 | 143 | - | 41 | 1.3 | 1.3 |
| VKG-..02 | 46x46 | 143 | 143 | 41 | 1.3 | 1.2 |
| VKG-..03 | 46x46 | 143 | 143 | 41 | 1.3 | 1.2 |
| VKG-..04 | 46x46 | 143 | 143 | 41 | 1.3 | 1.2 |
| VKG-..05 | 46x46 | 143 | 143 | 41 | 1.2 | 1.2 |
| VKG-..06 | 46x46 | 143 | 143 | 41 | 1.2 | 1.2 |
| VKG-..07 | 46x46 | 143 | 153 | 41 | 1.2 | 1.1 |
| VKG-..08 | 46x46 | 153 | 153 | 41 | 1.2 | 1.1 |
| VKG-..09 | 46x46 | 153 | 153 | 41 | 1.2 | 1.1 |
| VKG-..10 | 46x46 | 153 | 153 | 41 | 1.1 | 1.1 |
| VKG-..11 | 46x46 | 153 | - | 41 | 1.1 | 1.1 |
Коды заказа
Пример: (VKG-1103 R15)
Расходомеры плотности модель VKG-1…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | Опциональное speizel. соединение | ||
|---|---|---|---|---|---|---|---|---|
| мин. | макс. | |||||||
| 0.1...0.45 | 0.6 | 0.9 | VKG-1101... | VKG-1201... | ...00...=без контакта | ..R08=G 1/4 | ..N08= 1/4 NPT | B = outlet fernelle thread inlet BVB manifold |
| 0.2...1.2 | 0.04 | 1.0 | VKG-1102... | VKG-1202... | ..R08=G 1/4 ..R15=G 1/2 |
..N08=1/4 NPT ..N15=1/2 NPT |
||
| 0.4...2 | 0.04 | 1.0 | VKG-1103... | VKG-1203... | ||||
| 0.6...3.4 | 0.04 | 0.9 | VKG-1104... | VKG-1204... | ||||
| 2...8 | 0.06 | 1.0 | VKG-1105... | VKG-1205... | ||||
| 3...15 | 0.04 | 1.0 | VKG-1106... | VKG-1206... | ..R15=G 1/2 ..R20=G 3/4 |
..N15=1/2 NPT ..N20=3/4 NPT |
||
| 4...20 | 0.04 | 1.0 | VKG-1107... | VKG-1207... | ||||
| 2,5...45 | 0.08 | 0.4 | VKG-1108... | VKG-1208... | ..R20=G 3/4 ..R25=G 1 |
..N20=3/4 NPT ..N25=1 NPT |
||
| 5...55 | 0.1 | 1.0 | VKG-1109... | VKG-1209... | ||||
| 2.5...70 | 0.1 | 1.1 | VKG-1110... | VKG-1210... | ||||
| 5...80 | 0.1 | 1.0 | VKG-1111... | VKG-1211... | ..R25=G 1 | ..N25=1 NPT | ||
Расходомеры плотности и переключатели модель: VKG-2…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | Опциональное speizel. соединение | ||
|---|---|---|---|---|---|---|---|---|
| мин. | макс. | |||||||
| 0.1...0.45 | 0.6 | 0.9 | VKG-2101... | VKG-2201... | ...R0...=1 N/O контакт |
..R08=G 1/4 | ..N08= 1/4 NPT | B= outlet fernelle thread inlet BVB manifold |
| 0.2...1.2 | 0.04 | 1.0 | VKG-2102... | VKG-2202... | ..R08=G 1/4 ..R15=G 1/2 |
..N08=1/4 NPT ..N15=1/2 NPT |
||
| 0.4...2 | 0.04 | 1.0 | VKG-2103... | VKG-2203... | ||||
| 0.6...3.4 | 0.04 | 0.9 | VKG-2104... | VKG-2204... | ||||
| 2...8 | 0.06 | 1.0 | VKG-2105... | VKG-2205... | ||||
| 3...15 | 0.04 | 1.0 | VKG-2106... | VKG-2206... | ..R15=G 1/2 ..R20=G 3/4 |
..N15=1/2 NPT ..N20=3/4 NPT |
||
| 4...20 | 0.04 | 1.0 | VKG-2107... | VKG-2207... | ||||
| 2,5...45 | 0.08 | 0.4 | VKG-2108... | VKG-2208... | ..R20=G 3/4 ..R25=G 1 |
..N20=3/4 NPT ..N25=1 NPT |
||
| 5...55 | 0.1 | 1.0 | VKG-2109... | VKG-2209... | ||||
| 2.5...70 | 0.1 | 1.1 | VKG-2110... | VKG-2210... | ||||
| 5...80 | 0.1 | 1.0 | VKG-2111... | VKG-2211... | ..R25=G 1 | ..N25=1 NPT | ||
Расходомеры плотности и переключатели с 2 контактами модель: VKG-3…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | ||
|---|---|---|---|---|---|---|---|
| min. | max. | ||||||
| 0.1...0.45 | 0.06 | 0.9 | VKG-3101... | VKG-3201... | ...RR...=2 N/O контакт |
..R08=G 1/4 |
..N08= 1/4 NPT |
| 0.2...1.2 | 0.04 | 1.0 | VKG-3102... | VKG-3202... | ..R08=G 1/4 |
..N08=1/4 NPT |
|
| 0.4...2 | 0.04 | 1.0 | VKG-3103... | VKG-3203... | |||
| 0.6...3.4 | 0.04 | 0.9 | VKG-3104... | VKG-3204... | |||
| 2...8 | 0.06 | 1.0 | VKG-3105... | VKG-3205... | |||
| 3...15 | 0.04 | 1.0 | VKG-3106... | VKG-3206... | ..R15=G 1/2 |
..N15=1/2 NPT |
|
| 4...20 | 0.04 | 1.0 | VKG-3107... | VKG-3207... | |||
| 2,5...45 | 0.08 | 0.4 | VKG-3108... | VKG-3208... | ..R20=G 3/4 |
..N20=3/4 NPT |
|
| 5...55 | 0.1 | 1.0 | VKG-3109... | VKG-3209... | |||
| 2.5...70 | 0.1 | 1.1 | VKG-3110... | VKG-3210... | |||
| 5...80 | 0.1 | 1.0 | VKG-3111... | VKG-3211... |
..N25=1 NPT |
||
*Потеря давления основана на измерении воды.
Расходомеры плотности и переключатели с указателем модель: VKG-4…
| Диапазон измерений л/мин. масло/нефть |
Потеря давления DP (бар)при диапазоне потока* | Латунь | Нержавеющая сталь |
Контакт | Соединение | Выбор спец. соединения | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | |||||||
| 0.1...0.45 | 0.06 | 0.9 | VKG-4101... | VKG-4201... | ...R0...=1 N/O контакт ..U0..=1 переключатель к. ..C0..=1 N/O контакт(UL) ..D0..=1 переключатель к. (UL) |
..R08= G 1/4 | ..N08= 1/4 NPT | B = outlet fernelle thread inlet BVB manifold |
| 0.2...1.2 | 0.04 | 1.0 | VKG-4102... | VKG-4202... | ..R08= G 1/4 ..R15= G 1/2 |
..N08= 1/4 NPT ..N15= 1/2 NPT |
||
| 0.4...2 | 0.04 | 1.0 | VKG-4103... | VKG-4203... | ||||
| 0.6...3.4 | 0.04 | 0.9 | VKG-4104... | VKG-4204... | ||||
| 2...8 | 0.06 | 1.0 | VKG-4105... | VKG-4205... | ||||
| 3...15 | 0.04 | 1.0 | VKG-4106... | VKG-4206... | ..R15= G 1/2 ..R20= G 3/4 |
..N15= 1/2 NPT ..N20= 3/4 NPT |
||
| 4...20 | 0.04 | 1.0 | VKG-4107... | VKG-4207... | ||||
| 2,5...45 | 0.08 | 0.4 | VKG-4108... | VKG-4208... | ..R20= G 3/4 ..R25= G 1 |
..N20= 3/4 NPT ..N25= 1 NPT |
||
| 5...55 | 0.1 | 1.0 | VKG-4109... | VKG-4209... | ||||
| 2.5...70 | 0.1 | 1.1 | VKG-4110... | VKG-4210... | ||||
| 5...80 | 0.1 | 1.0 | VKG-4111... | VKG-4211... | ..R25= G 1 | ..N25= 1 NPT | ||
Комплект поставки
В стандартный комплект поставки входят:
- Расходомер Плотности модель: VKG
- Инструкция по эксплуатации
