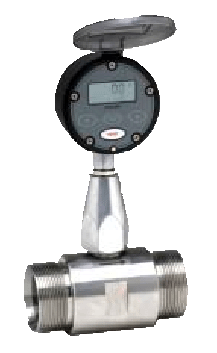

Турбинный расходомер с электронным счетчиком DOT

DOT

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Нержавеющая сталь
Вода 0,11 - 1.1 м3/ч ... 700 - 7 000 м3
tmax 1240 °C
Pmax 250 бар
Соединение G 1/2 . . . 2, 1/2 ... 2 NPT, фланцевое DN 15 ... 500
Точность ± 0.5 %

Изделие серии DOT является высокоточным турбинным расходомером, предназначенным для измерения расхода маловязких жидких сред.

Базовая модель расходомера предусматривает частотный выходной сигнал (синусоидальная волна мВ) или прямоугольный выходной сигнал с предварительным усилением (импульс в диапазоне 4 – 20 мА). Базовые модели DOT располагают штепсельным гнездом MS (гнездо, отвечающее военным стандартам) или распределительной коробкой с клеммами для подключения импульсного выхода.

Как вариант изделие может оснащаться встроенным электронным оборудованием, таким как сумматор ZOD-Z1, сумматорами расхода ZOD-Z3 или ZOD-Z5, или дозатором ZOD-B1. В случае если ваше изделие оснащено встроенным электронным устройством, смотрите детальное описание выходов и доступных функций в соответствующей инструкции по эксплуатации.

Принцип работы

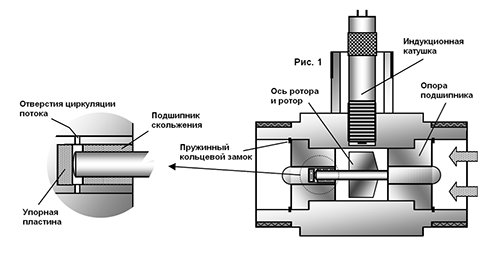

Турбинный расходомер модели DOT состоит из винтообразного турбинного ротора, установленного в двух подшипниках, изготовленных из карбида вольфрама. Марка нержавеющей ферритной стали ротора химически устойчива к измеряемой среде, проходящей через корпус, изготовленный из немагнитной нержавеющей стали.  Индукционная катушка с постоянным магнитным сердечником устанавливается в корпусе рядом с гребнями лопаток ротора таким образом, что магнитная цепь формируется посредством лопаток ротора.

При вращении ротора магнитное сопротивление цепи меняется, а изменение потока индуцирует малое напряжение в катушке, частота которого прямо пропорциональна скорости ротора и, следовательно, объемному расходу.

DOT Принцип работы

Монтаж

Расходомер может устанавливаться на горизонтальных или вертикальных трубопроводах. При монтаже на вертикальных трубопроводах предпочтительное направление потока – сверху вниз, так как в этом случае любые вовлеченные пузырьки воздуха быстро вытесняются из расходомера. Убедитесь в правильности условно-положительного направления потока по стрелке на корпусе изделия.

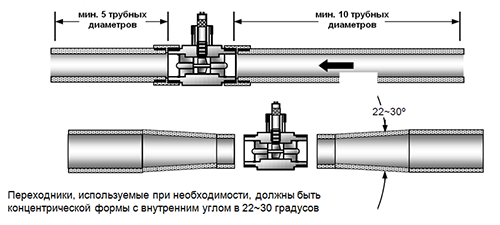

Все турбинные расходомеры устанавливаются с учетом прямолинейных участков трубопровода – минимум 10 трубных диаметров до расходомера и 5 трубных диаметров после расходомера (рис. 2), за исключением случаев установки расходомера непосредственно после клапана или центробежного насоса, когда минимальная длина прямолинейного участка возрастает до 20 трубных диаметров. Минимальный внутренний радиус отводов и коленчатых патрубков, установленных до расходомера должен равняться двойному диаметру трубопровода. Убедитесь, что размеры фланцевых уплотнений соответствуют размерам отверстий расходомера.

Особенности монтажа DOT

Большинство расходомеров поставляются со стандартной индукционной катушкой без предварительного усиления, которая генерирует пропорциональный расходу синусоидальный сигнал в диапазоне 15~1500 милливольт. Присоединения к выходу стандартной катушки выполняются по двухпроводной цепи без привязки к полярности. Тестирование катушки осуществляется посредством измерения сопротивления между двумя выводами, показания которых должны держаться в пределах 700~1200 Ом.

Электрические подключения

Большинство расходомеров поставляются со стандартной индукционной катушкой без предварительного усиления, которая генерирует пропорциональный расходу синусоидальный сигнал в диапазоне 15~1500 милливольт. Присоединения к выходу стандартной катушки выполняются по двухпроводной цепи без привязки к полярности. Тестирование катушки осуществляется посредством измерения сопротивления между двумя выводами, показания которых должны держаться в пределах 700~1200 Ом.

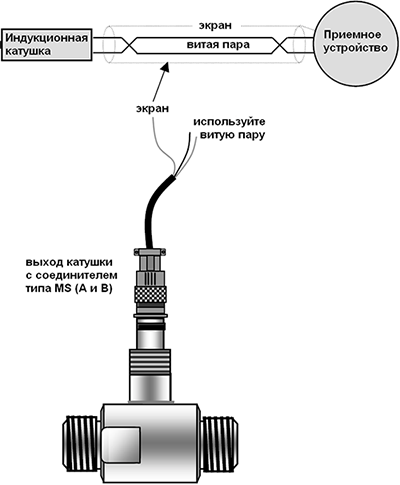

Вследствие низкой мощности выхода мВ стандартной индукционной катушки следует защищать передаваемый сигнал от любых электрических помех, таких как частоты линий передач переменного тока. Для подключения к индукционной катушке следует использовать двужильный (витая пара) экранированный сигнальный кабель, рекомендуемые размеры кабеля – 16/0.2 x 0.5 мм? ( 16/0.0078 ). Экран кабеля подключается к -0 В приемного устройства.

Трасса кабеля для выходов без усиления должна быть не более 20 метров (65 футов) и должна прокладываться вдали от источников питания большой мощности и электрического оборудования, такого как электродвигатели, регуляторы частоты вращения, трансформаторы и электромагнитные переключатели. Желательно укладывать кабель в специальный кабельный канал отдельно от других электрических проводов. В случае применения более длинных кабельных трасс используйте более мощную катушку на расходомере.

Электрические подключения



Технические характеристики

Размеры:                               15 мм...150 мм (½“...6“ANSI, DN15...DN150), большие размеры по требованию заказчика (для более подробной информации по доступным размерам смотрите обозначение модели изделия)
Материал корпуса:               Нержавеющая сталь 1.4401 (316 SS)
Предельная вязкость:         рекомендуемое значение 10 мм2/с, что обеспечивает линейность диапазона расхода
Линейность при 1 сП:           ± 0.5 % от показаний,
± 0.15 % от показаний для изделий размером 100 мм
(4“, DN100) и более
± 0.2% при применении функции линеаризации электроники Z3
Повторяемость:                   ± 0.02 ... 0.05 % при стабильных характеристиках потока
Макс. давление:                    Резьбовое соединение – до 250 бар, фланцевое соединение – согласно техническим данным фланца
Диапазон температур:        -50 ... +120 ºC,  изделия, изготовленные по специальному заказу – максимум 240ºC
Перепад давлений:               Приблизительно 0.28 бар при максимальном расходе (удельная масса = 1.0, вязкость = 1 мм²/с)
Напряжение питания:          смотрите технические данные электронного оборудования
Параметры электроники:    смотрите сравнительную таблицу в перечне технических характеристик
Фланцы:                                 согласно DIN 2501 или ASME B16.5 (дополнительно)

Материалы:
Корпус:                                  Нержавеющая сталь 1.4401 (316 SS)
Фланцы:                                 Нержавеющая сталь 1.4401 (316 SS) или углеродистая сталь A105
Ротор:                                    SS 430 (DOT-xxxxx4),
SS ANC 21 (модели больших размеров) или
SS 316 для опции «B»
Ось ротора:                           Карбид вольфрама
Опора подшипника:              Нержавеющая сталь 1.4401 (316 SS)
Подшипники:                          Втулка из карбида вольфрама
Упорная пластина:               Карбид вольфрама

Выход:
Стандарт. исполнение:        прямоугольный сигнал, 2-х проводная цепь
(40 мВ P/P при минимальном расходе), без привязки к полярности, максимальная дальность передачи – 20 метров
Предусилитель:                    Импульс тока (12…24 В постоянного тока) 4 мА (откл.) и 20 мА (вкл.), 2-х проводная цепь, максимальная дальность передачи – 3000 метров
Другие сведения:                 смотрите соответствующий перечень технических характеристик электронного оборудования
Степень защиты:                  IP66/67

Рекомендуемые параметры фильтров:
Размеры до 50 мм: 0.3 мм (300 микрон или 60 mesh)
Проходное отверстие размером 80 мм или выше: 0.5 мм (500 микрон или 100 mesh)
(mesh– число отверстий сетки фильтра на линейный дюйм)
