Выключатель уровня магнитный N

N

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Латунь, нержавеющая сталь, ПВХ, ПВДФ, PPH, ПТФЭ
Плотность 0.5 кг/дм3
tmax 150 °C
Pmax 100 бар
Соединение G 1/8 ... 2 внешняя резьба

Магнитные поплавковые реле уровня фирмы Кобольд оснащены герметизированным контактом, размещенным в трубке.

В поплавок, перемещающийся в трубке, встроен кольцевой магнит, магнитное поле которого бесконтактно переключает герметизирующий контакт. Герметизированные контакты доступны в следующих исполнениях: контакт N/O, контакт N/C или переключающий контакт.

Поплавок, перемещающийся вверх и вниз по поверхности жидкости, является единственной подвижной частью изделия.

Принцип работы

Магнитные поплавковые реле уровня фирмы Коболд оснащены герметизированным контактом, размещенным в трубке.

В поплавок, перемещающийся в трубке, встроен кольцевой магнит, магнитное поле которого бесконтактно переключает герметизирующий контакт. Герметизированные контакты доступны в следующих исполнениях: контакт N/O, контакт N/C или переключающий контакт.

Поплавок, перемещающийся вверх и вниз по поверхности жидкости, является единственной подвижной частью изделия.

Исполнения поплавков

Модель Форма Материал Наружный Ø поплавка [мм] Высота [мм] Øотверстия[мм] Минимальная плотность жидкости [кг/дм³] Максимальная температура°C Номинальное давление при 20 °C[бар]
N01 Сплошной цилиндр NBR 18 25 10 > 0.6 80°C 10 бар
N02 Полый цилиндр PP 26 16 10 > 0.65 80°C 3 бар
N03 Полый цилиндр PVC-U 26 26 10 > 0.9 55°C 3 бар
N04 Полый шар  Нерж. сталь 1.4404 28 28 9 > 0.8 150°C 15 бар
N05 Полый цилиндр РР 40 40 14 > 0.6 80°C 3 бар
N061) Сплошной цилиндр PP 20 20 14 > 0.9 90°C 100 бар
N07 Полый цилиндр PVC-U 40 40 14 > 0.9 55°C 3 бар
N08 Полый цилиндр Нерж. сталь 1.4404 52 52 15 > 0.65 150°C 20 бар
N10 Полый шар Нерж. сталь 1.4404 52 52 15 > 0.6 150°C 30 бар
N11 Полый шар Нерж. сталь 1.4404 52 52 15 > 0.6 150°C 30 бар
N13 Полый цилиндр PVDF 60 60 18 > 0.6 125°C 2бар
N16 Полый цилиндр PVC-U 60 60 18 > 0.8 55°C 3 бар
N20 Полый шар Нерж. сталь 1.4751 95 95 20,8 > 0.5 150°C 15 бар

Электрические присоединения

Трехполюсный разъем:

Электрические присоединения трехполюсный разъем

Шестиполюсный разъем:

Электрические присоединения шестиполюсный разъем

Функции контактов:

Функции контактов

Технические характеристики

Параметр Значение
Гистерезис 3-5 мм отклонения уровня
Расстояние точки переключения
- Между контактом 1 и 2 и контактом 3 и 4

> 40 мм ( зависимости от высоты поплавка)

- Между контактом 2 и 3

Высота поплавка + 15 мм (доступны специальные исполнения на заказ)

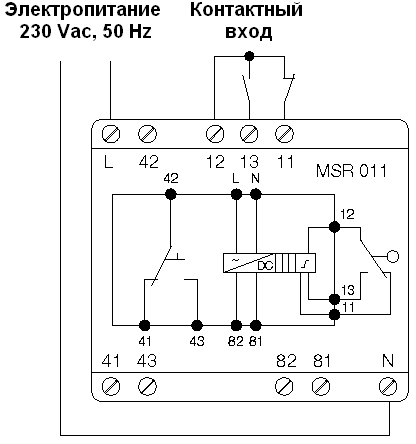

Реле контактной защиты Модель MSR 10 для единичных контактов
Модель MSR 20 для единичных контактов
Модель MSR 11 для спаренного контакта
Соединительный кабель PVC: макс. 70 °C (стандартное исполнение)
Силиконовая изоляция: макс. 150 °C

Исполнение М01

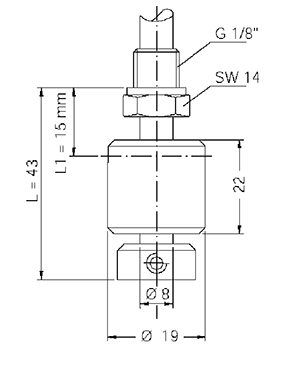

Габаритные размеры M01
Параметр Значение
Контакт N/O: 230 В переменного тока / 0.5 A / 10 вольт-ампер
Контакт N/C 100 В переменного тока / 0.5 A / 3 вольт-ампер
Переключающий контакт 100 В переменного тока / 0.5 A / 3 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 64
Макс. длина измерительной трубки 1500 м
Макс. количество контактов контакт N/O, контакт N/C – макс. 3 штуки
Переключающие контакты – макс. 2 штуки
Мин. расстояние точки переключения от края измерительной трубки 30 мм

Модификации:

Модель Материалы Номинальное давление при 20 °C (бар) Максимальная температура (°C) Количество и функции контактов Мин. длина измерительной трубки (мм) Плотность измеряемой среды (кг/дм³)
Измерительная трубка Поплавок Кабель PVC Силиконовый кабель
N01-P R05 S_ _ _  _ _ PVC-U NBR 3 55 55 1 контакт N/O 43 > 0.8
N01-P R05 Ö_ _ _  _ _   PVC-U NBR 3 55 55 1 контакт N/C 43 > 0.8
N01-P R05 W_ _ _  _ _  PVC-U NBR 3 55 55 1 переключ. контакт 43 > 0.8
N01-M R05 S_ _ _  _ _ Латунь NBR 10 70 80 1 контакт  N/O 43 > 0.8
N01-M R05 Ö_ _ _  _ _ Латунь NBR 10 70 80 1 контакт N/C 43 > 0.8
N01-M R05 W_ _ _  _ _  Латунь NBR 10 70 80 1 переключ. контакт 43 > 0.8
N01-E R05 S_ _ _  _ _ Нерж. сталь NBR 10 70 80 1 контакт N/O 43 > 0.8
N01-E R05 Ö_ _ _  _ _ Нерж. сталь NBR 10 70 80 1 контакт N/C 43 > 0.8
N01-E R05 W_ _ _  _ _ Нерж. сталь NBR 10 70 80 1 переключ. контакт 43 > 0.8

Исполнение М02

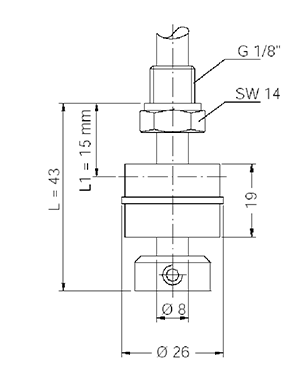

Габаритные размеры M02
Параметр Значение
Контакт N/O 230 В переменного тока / 0.5 A / 10 вольт-ампер
Контакт N/C 100 В переменного тока / 0.25 A / 3 вольт-ампер
Переключающий контакт 100 В переменного тока / 0.25 A / 3 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 64
Макс. длина измерительной трубки 1500 м
Макс. количество контактов контакт N/O, контакт N/C – макс. 3 штуки
Переключающие контакты – макс. 2 штуки
Мин. расстояние точки переключения от края измерительной трубки 30 мм

Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силиконовый кабель
N02-M R05 S_ _ _  _ _ Латунь PP 3 70 90 1 контакт N/O 43 > 0,8
N02-M R05 Ö _ _ _  _ _ Латунь PP 3 70 90 1 контакт N/C 43 > 0,8
N02-M R05 W_ _ _  _ _ Латунь PP 3 70 90 1 переключ. контакт 43 > 0,8
N02-E R05 S_ _ _  _ _ Нерж. сталь PP 3 70 90 1 контакт N/O 43 > 0,8
N02-E R05 Ö_ _ _  _ _ Нерж. сталь PP 3 70 90 1 контакт N/C 43 > 0,8
N02-E R05 W_ _ _  _ _ Нерж. сталь PP 3 70 90 1 переключ. контакт 43 > 0,8

Исполнение М03

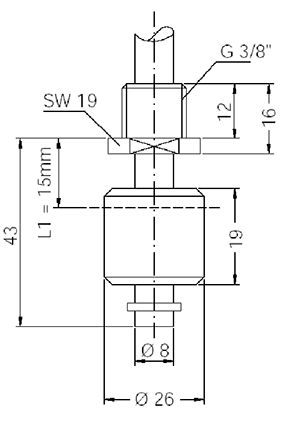

Габаритные размеры M03
Параметр Значение
Контакт N/O 230 В переменного тока / 0.5 A / 10 вольт-ампер
Контакт N/C 230 В переменного тока / 0.5 A / 10 вольт-ампер
Переключающий контакт 48 В переменного тока / 0.25 A / 3 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 64
Резьба R10 = G 3/8 или PG7
Макс. длина измерительной трубки 43 мм
Макс. количество контактов контакт N/O, контакт N/C – макс. 1 штука
Переключающие контакты – макс. 1 штука
Мин. расстояние точки переключения
от края измерительной трубки
22 мм

Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок
N03-P PG7 S_ _ _  _ _ PVC-U PVC-U 3 55 1 контакт N/O 43 > 0,9
N03-P PG7 Ö _ _ _  _ PVC-U PVC-U 3 55 1 контакт N/C 43 > 0,9
N03-P PG7 W_ _ _  _ PVC-U PVC-U 3 55 1 переключ. контакт 43 > 0,9
N03-P R10 S_ _ _  _ _ PVC-U PVC-U 3 55 1 контакт N/O 43 > 0,9
N03-P R10 Ö_ _ _  _ _ PVC-U PVC-U 3 55 1 контакт N/C 43 > 0,9
N03-P R10 W_ _ _  _ _ PVC-U PVC-U 3 55 1 переключ. контакт 43 > 0,9

Исполнение М04

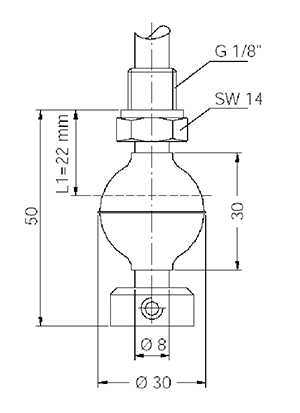

Габаритные размеры M04
Параметр Значение
Контакт N/O 230 В переменного тока / 0.5 A / 10 вольт-ампер
Контакт N/C 100 В переменного тока / 0.25 A / 3 вольт-ампер
Переключающий контакт 100 В переменного тока / 0.25 A / 3 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 64
Резьба R10 = G 3/8 или PG7
Макс. длина измерительной трубки 1500 мм
Макс. количество контактов N/O контакт, N/C контакт – макс. 3 штуки       Переключающие контакты – макс. 2 штуки
Мин. расстояние точки переключения от края измерительной трубки 30 мм


Модификации.

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N04-M R05 S_ _ _  _ _ Латунь Нерж. сталь 15 70 90 1 контакт N/O 50 > 0,8
N04-M R05 Ö _ _ _  _ _ Латунь Нерж. сталь 15 70 90 1 контакт N/C 50 > 0,8
N04-M R05 W_ _ _  _ _ Латунь Нерж. сталь 15 70 90 1 переключ. контакт 50 > 0,8
N04-E R05 S_ _ _  _ _ Нерж. сталь Нерж. сталь 15 70 90 1 контакт N/O 50 > 0,8
N04-E R05 Ö_ _ _  _ _ Нерж. сталь Нерж. сталь 15 70 90 1 контакт N/C 50 > 0,8
N04-E R05 W_ _ _  _ _ Нерж. сталь Нерж. сталь 15 70 90 1 переключ. контакт 50 > 0,8

Исполнение М05

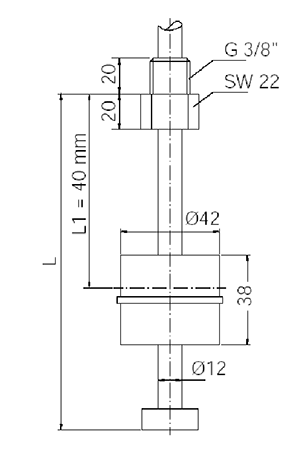

Габаритные размеры M05
Параметр Значение
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Макс. длина измерительной трубки Латунь / нерж. сталь: 6 м
Макс. количество контактов контакт N/O, контакт N/C – макс. 4 штуки
Переключающие контакты – макс. 3 штуки
Мин. расстояние точки переключения от края измерительной трубки 40 мм

Модифкиции:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N05-M R10 S_ _ _  _ _ Латунь PP 5 70 90 1 контакт N/O 100 > 0,7
N05-M R10 Ö_ _ _  _ _ Латунь PP 5 70 90 1 контакт N/C 100 > 0,7
N05-M R10 W_ _ _  _ _ Латунь PP 5 70 90 1 переключ. контакт 100 > 0,7
N05-E R10 S_ _ _  _ _ Нерж. сталь  1.4571 PP 5 70 90 1 контакт N/O 100 > 0,7
N05-E R10 Ö _ _ _  _ _ Нерж. сталь  1.4571 PP 5 70 90 1 контакт N/C 100 > 0,7
N05-E R10 W_ _ _  _ _ Нерж. сталь  1.4571 PP 5 70 90 1 переключ. контакт 100 > 0,7
N07-P R10 S_ _ _  _ _ PVC-U PVC-U 3 55 55 1 контакт N/O 100 > 0,9
N07-P R10 Ö_ _ _  _ _ PVC-U PVC-U 3 55 55 1 контакт N/C 100 > 0,9
N07-P R10 W_ _ _  _ _ PVC-U PVC-U 3 55 55 1 переключ. контакт 100 > 0,9

Исполнение М06

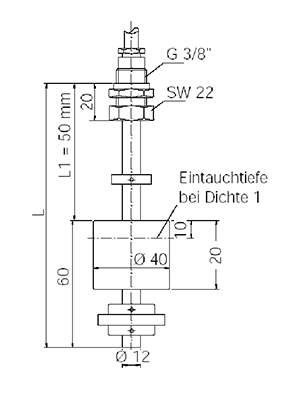

Габаритные размеры M06
Параметр Значение
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Расстояние точки переключения минимум 81 мм
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Макс. длина измерительной трубки 6 м
Макс. количество контактов контакт N/O, контакт N/C – макс. 4 штуки
Переключающие контакты – макс. 3 штуки
Мин. расстояние точки переключения от края измерительной трубки 60 мм


Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N06-M R10 S_ _ _  _ _ Латунь PP 100 70 90 1 контакт N/O 100 > 0,9
N06-M R10 Ö _ _ _  _ _ Латунь PP 100 70 90 1 контакт N/C 100 > 0,9
N06-M R10 W_ _ _  _ _ Латунь PP 100 70 90 1 переключ. контакт 100 > 0,9
N06-E R10 S_ _ _  _ _ Нерж. сталь 1.4571 PP 100 70 90 1 контакт N/O 100 > 0,9
N06-E R10 Ö_ _ _  _ _ Нерж. сталь 1.4571 PP 100 70 90 1 контакт N/C 100 > 0,9
N06-E R10 W_ _ _  _ _ Нерж. сталь 1.4571 PP 100 70 90 1 переключ. контакт 100 > 0,9

Исполнение М08

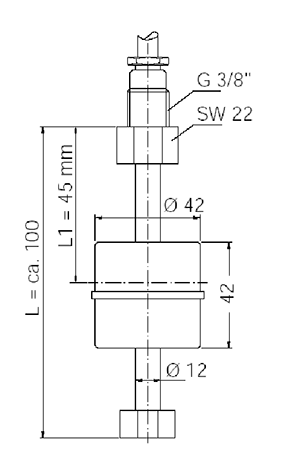

Габаритные размеры M08
Параметр Значение
Материал измерительной трубки латунь или нержавеющая сталь 1.4751
Материал поплавка нержавеющая сталь 1.4751
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Расстояние точки переключения минимум 81 мм
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Макс. длина измерительной трубки 6 м
Макс. количество контактов контакт N/O, контакт N/C – макс. 4 штуки
Переключающие контакты – макс. 3 штуки
Мин. расстояние точки переключения
от края измерительной трубки
50 мм

Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N08-M R10 S_ _ _  _ _ Латунь Нерж. сталь 1.4571 20 70 90(150*) 1 контакт N/O 100 > 0,8
N08-M R10 Ö _ _ _  _ _ Латунь Нерж. сталь 1.4571 20 70 90(150*) 1 контакт N/C 100 > 0,8
N08-M R10 W_ _ _  _ _ Латунь Нерж. сталь 1.4571 20 70 90(150*) 1 переключ. контакт 100 > 0,8
N08-E R10 S_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 20 70 90(150*) 1 контакт N/O 100 > 0,8
N08-E R10 Ö_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 20 70 90(150*) 1 контакт N/C 100 > 0,8
N08-E R10 W_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 20 70 90(150*) 1 переключ. контакт 100 > 0,8
* Специальное исполнение

Исполнение М10

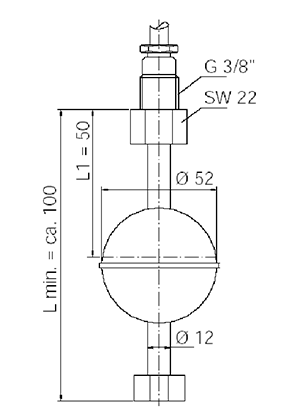

Габаритные размеры M10
Параметр Значение
Материал измерительной трубки латунь или нержавеющая сталь 1.4571
Материал поплавка нержавеющая сталь 1.4751
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Макс. длина измерительной трубки 6 м
Макс. количество контактов контакт N/O, контакт N/C – макс. 4 штуки
Переключающие контакты – макс. 3 штуки
Мин. расстояние точки переключения
от края измерительной трубки
50 мм

Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N10-M R10 S_ _ _  _ _ Латунь Нерж. сталь 1.4571 30 70 90(150*) 1 контакт N/O  100 > 0,7
N10-M R10 Ö _ _ _  _ _ Латунь Нерж. сталь 1.4571 30 70 90(150*) 1 контакт N/C 100 > 0,7
N10-M R10 W_ _ _  _ _ Латунь Нерж. сталь 1.4571 30 70 90(150*) 1 переключ. контакт 100 > 0,7
N10-E R10 S_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 30 70 90(150*) 1 контакт N/O 100 > 0,7
N10-E R10 Ö_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 30 70 90(150*) 1 контакт N/C  100 > 0,7
N10-E R10 W_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 30 70 90(150*) 1 переключ. контакт 100 > 0,7

* Специальное исполнение

Исполнение М11

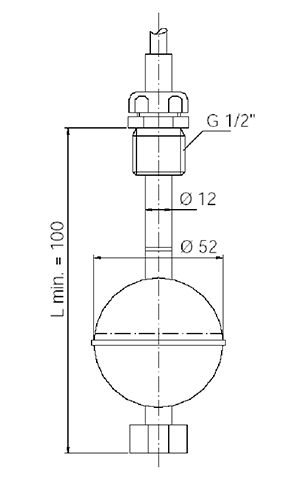

Габаритные размеры M11
Параметр Значение
Материал измерительной трубки латунь или нержавеющая сталь 1.4571
Материал поплавка нержавеющая сталь 1.4751
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Длина кабеля 1 м NYLHY
Степень защиты IP 64
Мин. расстояние точки переключения
от края измерительной трубки
50 мм

Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность  измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N11-M R15 S_ _ _  _ _ Латунь Нерж. сталь 1.4571 3 70 90(150*) 1 контакт N/O 100 > 0,6
N11-M R15 Ö _ _ _  _ _ Латунь Нерж. сталь 1.4571 3 70 90(150*) 1 контакт N/C 100 > 0,6
N11-M R15 W_ _ _  _ _ Латунь Нерж. сталь 1.4571 3 70 90(150*) 1 переключ. контакт 100 > 0,6
N11-E R15 S_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 3 70 90(150*) 1 контакт N/O 100 > 0,6
N11-E R15 Ö_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 3 70 90(150*) 1 контакт N/C 100 > 0,6
N11-E R15 W_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 3 70 90(150*) 1 переключ. контакт 100 > 0,6

Исполнение М20

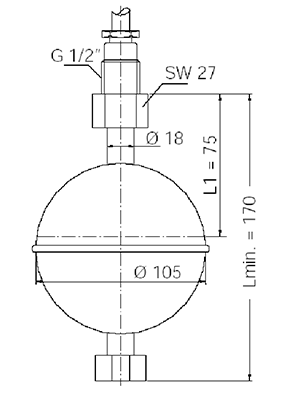

Габаритные размеры M20
Параметр Значение
Материал измерительной трубки нержавеющая сталь 1.4571
Материал поплавка нержавеющая сталь 1.4751
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Мин. расстояние точки переключения
от края измерительной трубки
85 мм

Модификации:

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N20-E R15 S_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 15 70 90(150*) 1 контакт N/O 170 > 0,5
N20-E R15 Ö_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 15 70 90(150*) 1 контакт N/C 170 > 0,5
N20-E R15 W_ _ _  _ _ Нерж. сталь 1.4571 Нерж. сталь 1.4571 15 70 90(150*) 1 переключ. контакт 170 > 0,5

* Специальное исполнение

Исполнение М12

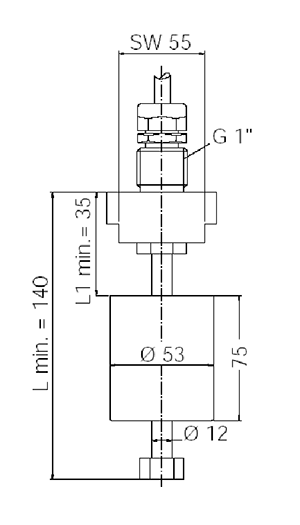

Габаритные размеры M12
Параметр Значение
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Длина кабеля 1 м NYLHY
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Мин. расстояние точки переключения от края измерительной трубки 100 мм

При применении 4 контактов минимальное расстояние между контактами 2 и 3 – 100 мм

Модификации:

Модель

Материалы

Номинальное давление при 20°C [бар]

Максимальная температура [°C]

Количество и функции контактов

Мин. длина измерительной трубки [мм]

Плотность измеряемой среды [кг/дм3]

Измерительная трубка

Поплавок

Кабель PVC

Силикон. кабель

N12-T R25 S_ _ _  _ _

PTFE

PTFE

3

70

90(150*)

1 контакт N/O

140

> 0,9

N12-T R25 Ö_ _ _  _ _

PTFE

PTFE

3

70

90(150*)

1 контакт N/C

140

> 0,9

N12-T R25 W_ _ _  _ _

PTFE

PTFE

3

70

90(150*)

1 переключ. контакт

140

> 0,9

* Специальное исполнение

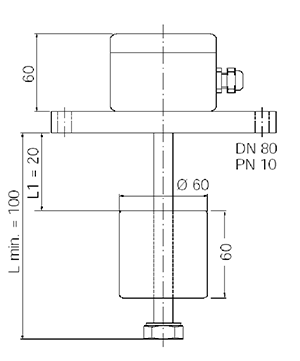

Исполнение М16

Параметр Значение
Контакт N/O 230 В переменного тока / 1 A / 60 вольт-ампер
Контакт N/C 230 В переменного тока / 1 A / 60 вольт-ампер
Переключающий контакт 230 В переменного тока / 1 A / 60 вольт-ампер
Монтажное положение вертикальное ± 30°
Степень защиты IP 65
Мин. расстояние точки переключения от края измерительной трубки 70 мм

Модификации

Модель Материалы Номинальное давление при 20°C [бар] Максимальная температура [°C] Количество и функции контактов Мин. длина измерительной трубки [мм] Плотность измеряемой среды [кг/дм3]
Измерительная трубка Поплавок Кабель PVC Силикон. кабель
N16-P F80 S_ _ _  _ _00 PVC-U PVC-U 3 55 55 1 контакт N/O 100 > 0,8
N16-P F80 Ö_ _ _  _ _00 PVC-U PVC-U 3 55 55 1 контакт N/C 100 > 0,8
N16-P F80 W_ _ _  _ _00 PVC-U PVC-U 3 55 55 1 переключ. контакт 100 > 0,8

Схема электрических соединений

Схема электрических соединений

Дополнительное оборудование

1. Реле контактной защиты
Мы рекомендуем использовать реле контактной защиты в соединении с герметизированными контактами.
Целесообразность применения реле контактной защиты обусловлена следующими факторами:

  • Защита от перегрузки контактов вследствие искрений или сильных токов, которые могут, к примеру, произойти в результате самонаведенных ЭДС при переключении электромагнитных клапанов.
  • Поплавковые реле уровня электрически изолированы от системы подачи питания высокого напряжения.
  • Защита персонала, непосредственно контактирующего с измеряемой жидкостью, в соответствии с VDE 0100.

2. Демпфирующая трубка для смешанных жидкостей
Поплавковые реле уровня с демпфирующей трубкой для смешанных или загрязненных жидкостей поставляются по специальному заказу.

3. Контроль температуры
Изделия с встроенным термореле поставляются по специальному заказу. Исходная точка переключения настраивается в диапазоне от 60 °C до 150 °C по требованию заказчика.
Доступна опция Pt 100.

4. Указания по монтажу изделия
Поплавковые реле уровня могут также устанавливаться на дне резервуара.
Внимание: в этом случае контакты функционируют в обратной последовательности.

Рекомендуем:
Датчик уровня магнитостриктивный
Датчик уровня магнитостриктивный NMT
Материал Нержавеющая сталь Диапазон измерения 300 - 4 000 мм Плотность 0.7 кг/дм
Магнитный уровнемер
Магнитный уровнемер G 35
Магнитный уровнемер модели G35 Seemag® производства компании Seetru Уровнемер модели G35 Seemag® является высококачественным и экономичным магнитным индикатором уровня. Его уникальная конструкция обеспечивает значительные преимущества по сравнению с обычными магнитными уровнемерами, включая безошибочное бесступенчатое считывание с полной визуализацией и опцией автоматической сигнали
Магнитострикционный датчик уровня
Магнитострикционный датчик уровня FFG
Applications High-accuracy level measurement for almost all liquid media Chemical industry, petrochemical industry, natural gas, offshore, shipbuilding, machine building, power generating equipment, power stations Process water and drinking water treatment, food and beverage industry, ph
Герконовый датчик уровня
Герконовый датчик уровня RMG
Applications Level measurement for almost all liquid media Chemical industry, petrochemical industry, natural gas, offshore, shipbuilding, machine building, power generating equipment, power stations Process water and drinking water treatment, food and beverage industry, pharmaceutical industry
^
