Сумматор батарейный ZOD-Z1

ZOD-Z1

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Приборы серии ZOD-Z1 специально разработаны для подсчета и отображения итоговых сумм расходомеров с импульсными или частотными выходами. Электропитание приборов осуществляется от батарей или внешних источников питания 8~24 В постоянного тока или I.S. (взрывозащищенного) источника питания.
Прибор выводит на дисплей обнуляемую или накопительную сумму в технологических единицах в соответствии с программными настройками пользователя. Защищенное PIN-кодом простое схематическое программирование с сообщениями на английском существенно снижает потребность применения руководства в процессе программирования.

Специальные возможности:

  • защита с помощью PIN-кода. Усиленный немасштабируемый повторитель или масштабируемый импульсный выход.
  • импульсный выход с выбором вариантов NPN/PNP.
  • задняя подсветка (питается от внешнего источника постоянного тока)
  • Сертификат взрывозащиты по схеме IECex и директиве ATEX.

Условия окружающей среды:

Прибор серии ZOD-Z1 предназначен для жестких условий эксплуатации в промышленных помещениях и на открытых пространствах, а так же морских условий эксплуатации. Изделие имеет высокопрочный водонепроницаемый корпус соответствующий стандартам IP676 / IP67, устойчивый к ультрафиолетовому излучению, изготовленный из нейлона и усиленный стекловолокном с нержавеющими болтами и кольцевыми уплотнениями viton.

Установка:

Прибор специально разработан для непосредственной установки на различные расходомеры, настенного, поверхностного или трубного монтажа в зоне диспетчерской комнаты. Для заказа доступны различные наборы монтажных инструментов. Питание прибора осуществляется от литиевой батареи 3.6 В постоянного тока или I.S. блока батарей. Вариант с применением импульсного выхода требует 8~24 В постоянного тока.

Дисплей ZOD-Z1

Технические данные

Дисплей

5-значный обнуляемый ЖКИ сумматор высотой в 7.5 мм (0.3”) с 8-значным подстрочным текстовым дисплеем накопительной суммы  высотой в 3.6 мм ( 0.15”).
3 программируемые десятичные точки в обеих строках дисплея.

Сигнальные входы Универсальный импульсно-частотный вход совместимый с герконовым переключателем, датчиком Холла, катушкой синусоидального напряжения (20 мВ P-P мин.), импульсами напряжения или тока, а так же бесконтактными датчиками Namur. Максимальная частота входного сигнала – 5 кГц для нефтепродуктов, 2.5 кГц для датчика Холла и входов импульса тока, 2 кГц для устройств импульсов напряжения и 500 Гц для бесконтактного датчика Namur.
Электропитание Литиевая батарея 3.6 В постоянного тока или поставляемый I.S. (взрывозащищенный) блок батарей, номинальный срок службы – до 7~10 лет. Срок службы батареи снижается при подключении к входному сигналу катушки турбинных расходомеров. Питание ZOD-Z1 так же возможно от внешнего стабилизированного источника 8~24 В постоянного тока.
Импульсный выход

Масштабируемый или немасштабируемый выходной транзистор с выбираемым NPN-PNP полевым эффектом. Немасштабируемые импульс подходит для предварительного усиления входных сигналов переключательных катушек турбинных расходомеров (макс. 5 кГц).

Масштабируемый импульсный выход имеет фиксированную длительность импульса – 60 мс и, следовательно, ограничение по частоте в 8 Гц. Максимальная нагрузочная способность обоих импульсных выходов – 50 мА.

Физические данные

A)  IP66/67 нейлоновый корпус, усиленный стекловолокном с высокой ударной стойкостью.
B)  Кабельный сальниковый ввод в основании и задней части корпуса.
C)  Наружный диаметр 85 мм x 45 мм глубиной x 175 г (0.4 фунта).
D)  Рабочая температура -20ºC ~ +80ºC  ( -4ºF ~ +176ºF).

Функции

Накопительная и обнуляемая сумма, импульсный выход с предварительным усилением и масштабируемый импульсный выход. Индикация низкого заряда батареи.

Конфиргурация Ввод данных в блок-схему с текстовыми сообщениями на английском языке. Защита от несанкционированного доступа с помощью 4-значного PIN-кода. Программируемые технологические единицы, десятичные точки и К-факторы. Все программные данные защищены посредством батареи.
Диапазон K-фактора Вводится в виде импульс / литр, галлонов, фунтов и т.д. Программируемый диапазон – 0.001~9,999,999.999 с плавающей десятичной точкой во время ввода K-фактора (фактор масштабирования).
Диап. имп. выхода Вводится в виде технологической единицы/импульс. Диапазон – 0.1~9999.9 единиц/импульс.
Технолог. единицы Ltr, Gal, m3, kgs, lbs, MLtr и Mgal на выбор, или полное отключение отображения единиц измерения.

Монтаж

Монтаж со встроенным счетчиком:

Монтаж на панели:

Монтаж на поврехности:

Настенный – поверхностный монтаж с помощью опционального держателя:

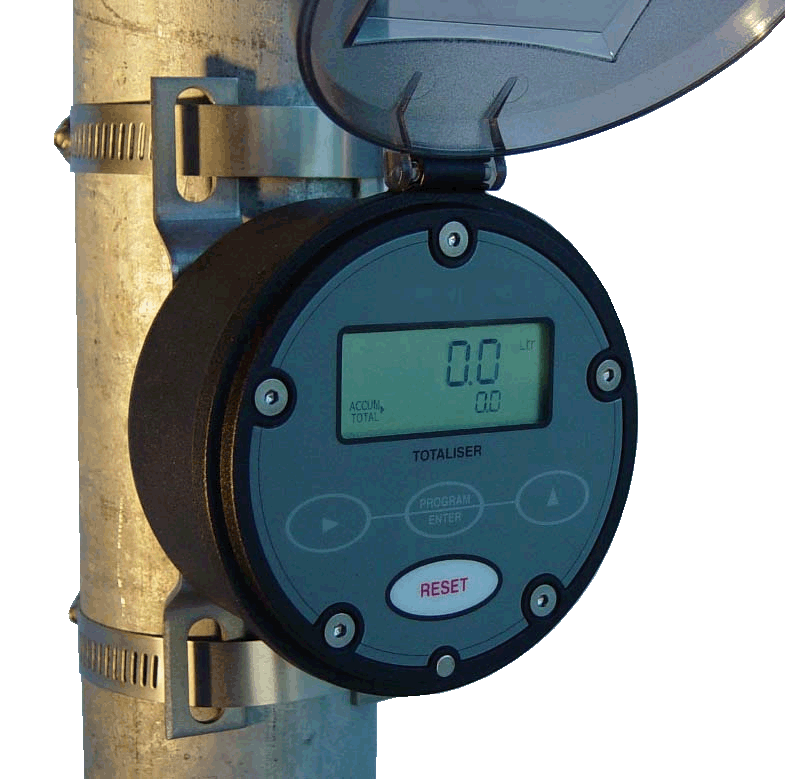

Монтаж на трубе:

Коды заказа

Модель Тип корпуса Электрическое присоединение / Кабельный сальник Напряжение питания Опции Механическая защита

ZOD-Z1...

KS = универсальный монтаж (стандартное исполнение)
KM* = монтаж с встроенным вариантом

0 = поставляемый кабельный сальник (для кабелей 3...6мм Ø)

F3= 8...24 В постоянного тока, батарея

0= отсутствует

0= отсутствует
