ТемператураВесоизмерительная ячейка SIWAREX R серия K
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |

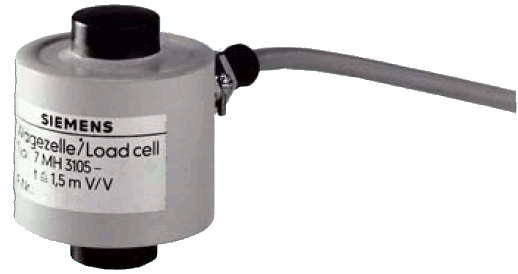

Весоизмерительные ячейки SIWAREX R серия K
Весоизмерительная ячейка, действующая на усилие сжатия, для эксплуатации в резервуарных и бункерных весах.
Измерительный элемент представляет собой сплошной цилиндр нержавеющей стали, на которой расположены 4 расширительных измерительных полоски (DMS). За счет центрического воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке. Номинальный измерительный путь ячейки зависит от номинальной нагрузки и находится в диапазоне от 0,23 до 2,67 мм.
Сфера применения: Резервуарные весы, бункерные, весы
Технические характеристики
| Параметр | Значение |
|---|---|
| Конструктивное исполнение | сила сжатия |
| Номинальная нагрузка/максимальная нагрузка | от 2,8 кг до 280 т (зависит от конструкции) |
| Номинальный диапазон температур | от -10°C до +60°C |
| Диапазон рабочих температур | от -20°C до +70°C |
| Диапазон температуры хранения | от -30°C до +80°C |

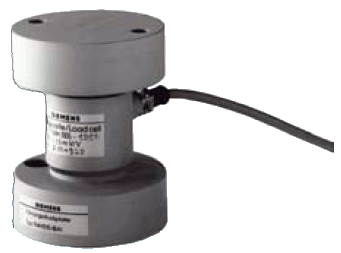

Весоизмерительные ячейки SIWAREX R серия K качающаяся опора
Самоцентрирующиеся подвижные опоры для весоизмерительных ячеек серии K лучше всего подходит для работы с резервуарными и бункерными весами.
Конструкция
Качающаяся опора состоит из двух плит, работающих на сжатие. В комбинации с измерительной ячейкой плиты образуют самоцентрирующийся узел. Это позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция качающейся опоры создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки. Если несущая конструкция отклоняется по горизонтали более, чем на значение з (см. таблицу габаритных чертежей), необходимо ограничить боковой ход несущей конструкции (например, с помощью упоров). Необходимо принять меры против подъема несущей конструкции, изменив ее соответствующим образом. Весоизмерительная ячейка не входит в объем поставки опоры
