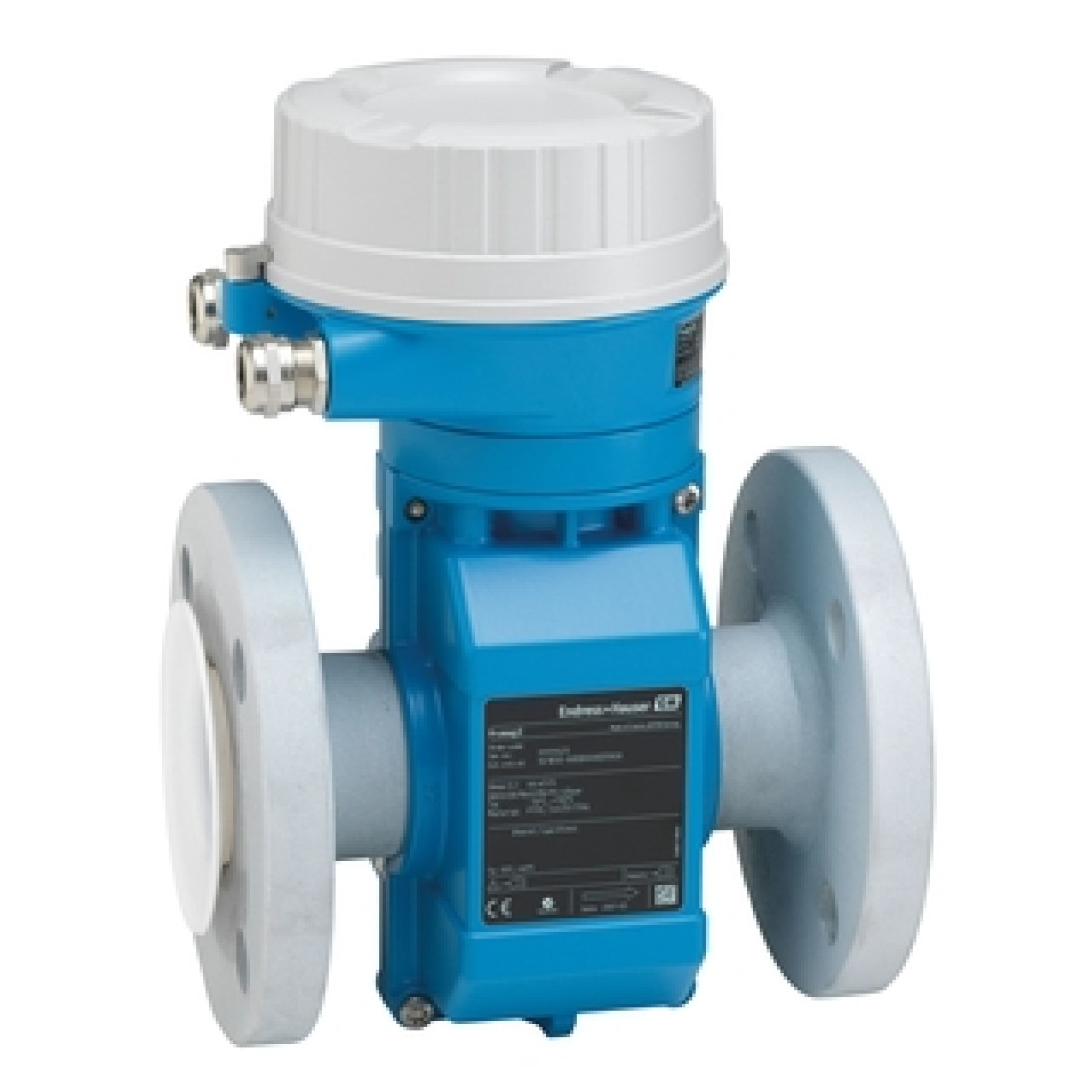

ТемператураЭлектромагнитный расходомер Promag P 100
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Есть вопросы? Задать вопрос специалисту.
Раздел каталога:
Расходомеры электромагнитные
Содержание
Описание продукта
Расходомер для максимальных рабочих температур с сверхкомпактным преобразователем
Promag P позволяет измерять расход высококоррозийных жидкостей при высоких рабочих температурах в химических и технологических процессах. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается гибкостью интеграции и высокой производительностью при незначительных габаритах. Его приспособленность к применению в условиях ограниченного места делает этот расходомер оптимальным выбором для специалистов по системной интеграции, производителей комплектного и модульного оборудования
Преимущества
- Разнообразное применение - большой выбор смачиваемых материалов
- Энергосберегающее измерение расхода - благодаря полнопроходной конструкции сенсора отсутствует потеря давления
- Компактный преобразователь – полная функциональность при малых размерах
- Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
- Встроенная самоповерка – технология Heartbeat
- Не требует технического обслуживания - нет движущихся частей
Область применения
- На двунаправленное измерение не влияет давление, температура и профиль потока.
- Расходомер Proline Promag P 100 предназначен для применения в химической и обрабатывающей промышленности с коррозийными жидкостями и высокими температурами среды.
Технические характеристики
| Характеристики и спецификации | |
| Безопасность изделия | CE, C-Tick |
| Входные сигналы | Нет |
| Выходные сигналы | 4...20 мА HART (активный), Импульсный/частотный/релейный выход (пассивный) |
| Гигиенические сертификаты и нормативы | Сертификат на использование в питьевой воде: ACS, NSF 61 |
| Диапазон измерения | 4 дм³/мин...9600 м³/ч (1...44000 гал/мин) |
| Диапазон номинальных диаметров | DN 15 ... 600 (½... 24") |
| Диапазон окружающей температуры | Материал фланца – углеродистая сталь: –10...+60 °C (+14...+140 °F), Материал фланца – нержавеющая сталь: -40....+60 °C (-40 ... +140 °F) |
| Диапазон температур продукта | Материал футеровки PFA: –20...+150 °C (–4...+302 °F), Материал футеровки PFA высокотемпературное исполнение: –20...+180 °C (–4...+356 °F), Материал футеровки PTFE: -40...+130 °C (-40...+266 °F) |
| Дисплей/Настройка | Доступна установка 4-строчного дисплея с подсветкой (без локального управления), Возможна настройка посредством веб-браузера и управляющего ПО |
| Другие сертификаты и нормативы | |
| Заголовок для продукта | Расходомер для самых высоких рабочих температур со сверхкомпактным преобразователем, Используется в химических и технологических процессах с коррозийными жидкостями и при высоких рабочих температурах. |
| Измеряемые параметры | Объемный расход, электропроводность, массовый расход, скорректированный объемный расход, скорректированная электропроводность |
| Источник питания | 20...30 В пост. тока |
| Макс. погрешность измерения | Объемный расход (стандартное исполнение): ±0.5 % ИЗМ± 1 мм/с (0.04 дюйма/с), Объемный расход (опция): ±0.2 % ИЗМ ± 2 мм/с (0.08 дюйма/с) |
| Макс. рабочее давление | PN 40, класс 300, 20K |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием |
| Материал корпуса сенсора | DN 15 ... 300 (½... 12") AlSi10Mg с покрытием, DN 350...600 (14...24"): Углеродистая сталь с защитным лаком |
|
Метрологические нормативы и сертификаты |
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a |
| Морские сертификаты и нормативы | ABS, BV, LR, DNV GL, BV |
|
Особенности преобразователя |
Компактный преобразователь – полная функциональность при малых размерах, Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер, Встроенная проверка – технология Heartbeat Technology™, Прочный сверхкомпактный корпус преобразователя. |
| Принцип измерения | Электромагнитные расходомеры |
| Сертификаты и нормативы по давлению | PED, CRN |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, INMETRO |
| Сертификаты на материалы | Сертификат на материал 3.1 |
| Смачиваемые материалы | Футеровка: PFA, PTFEЭлектроды: 1.4435 (316L), Alloy C22, 2.4602 (UNS N06022), тантал, платина, титанDuplex 1.4462 (UNS S31803) |
| Степень защиты | IP66/67, защитная оболочка типа 4X |
| Функции датчика | Универсальная применимость – широкое разнообразие смачиваемых материалов, Энергосберегающее измерение расхода – отсутствует потеря давления благодаря сужению поперечного сечения, Нет подвижных частей техническое обслуживание не требуется, Номинальный диаметр до DN 600 (24"), Имеются все распространенные сертификаты по взрывозащищенному исполнению. |
| Цифровая связь | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET |
Рекомендуем:
Электромагнитный расходомер
Описание продукта

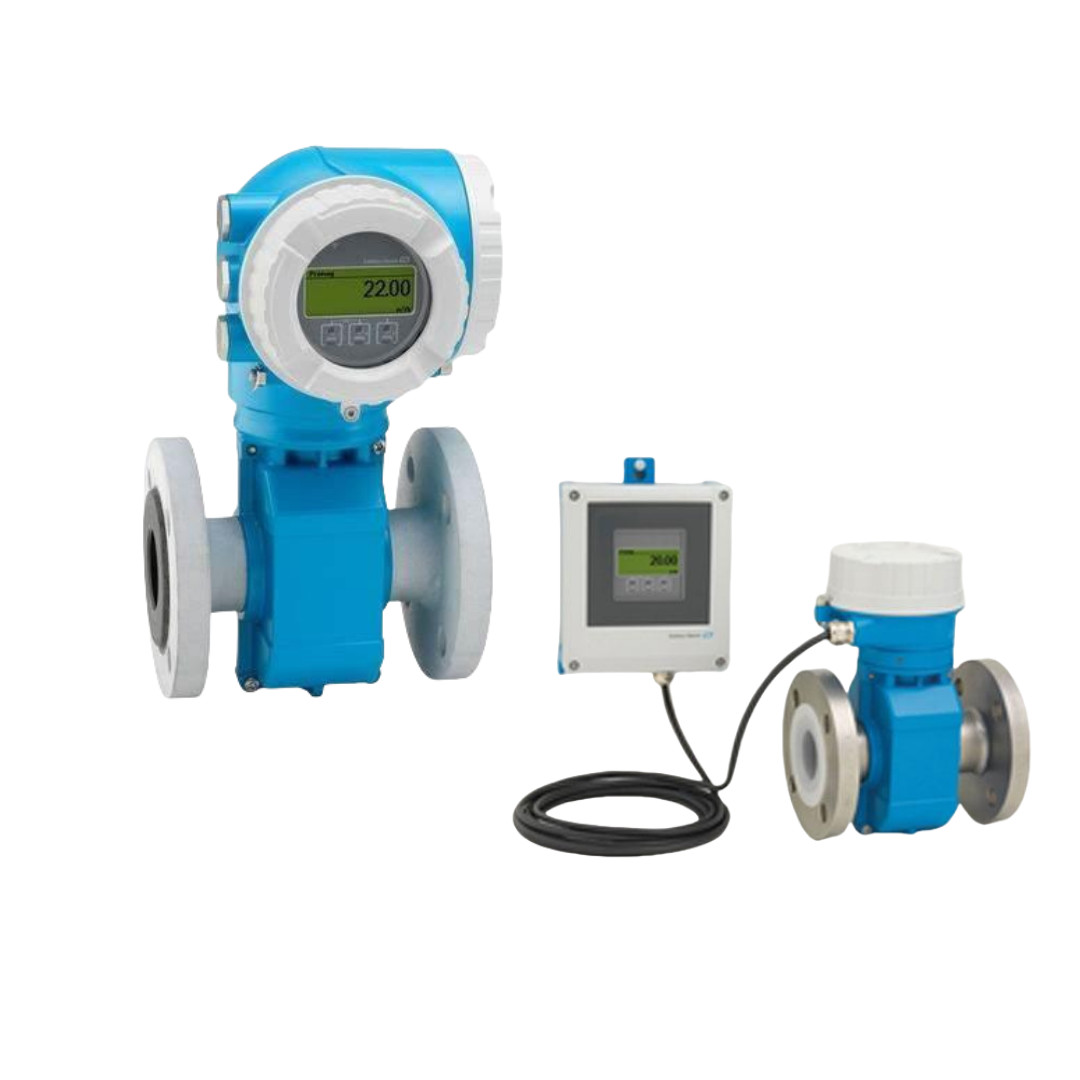

Promag P300 используется в химических и общепромышленных процессах с коррозионными жидкостями и при максимально высоких рабочих температурах. В комплекте с компактным преобразователем Promag P300 обеспечивает высокую гибкость с точки зрения эксплуатации и системной интеграции: удобный доступ к электронике преобразователя, выносной дисплей и улучшен
Электромагнитный расходомер
Описание продукта

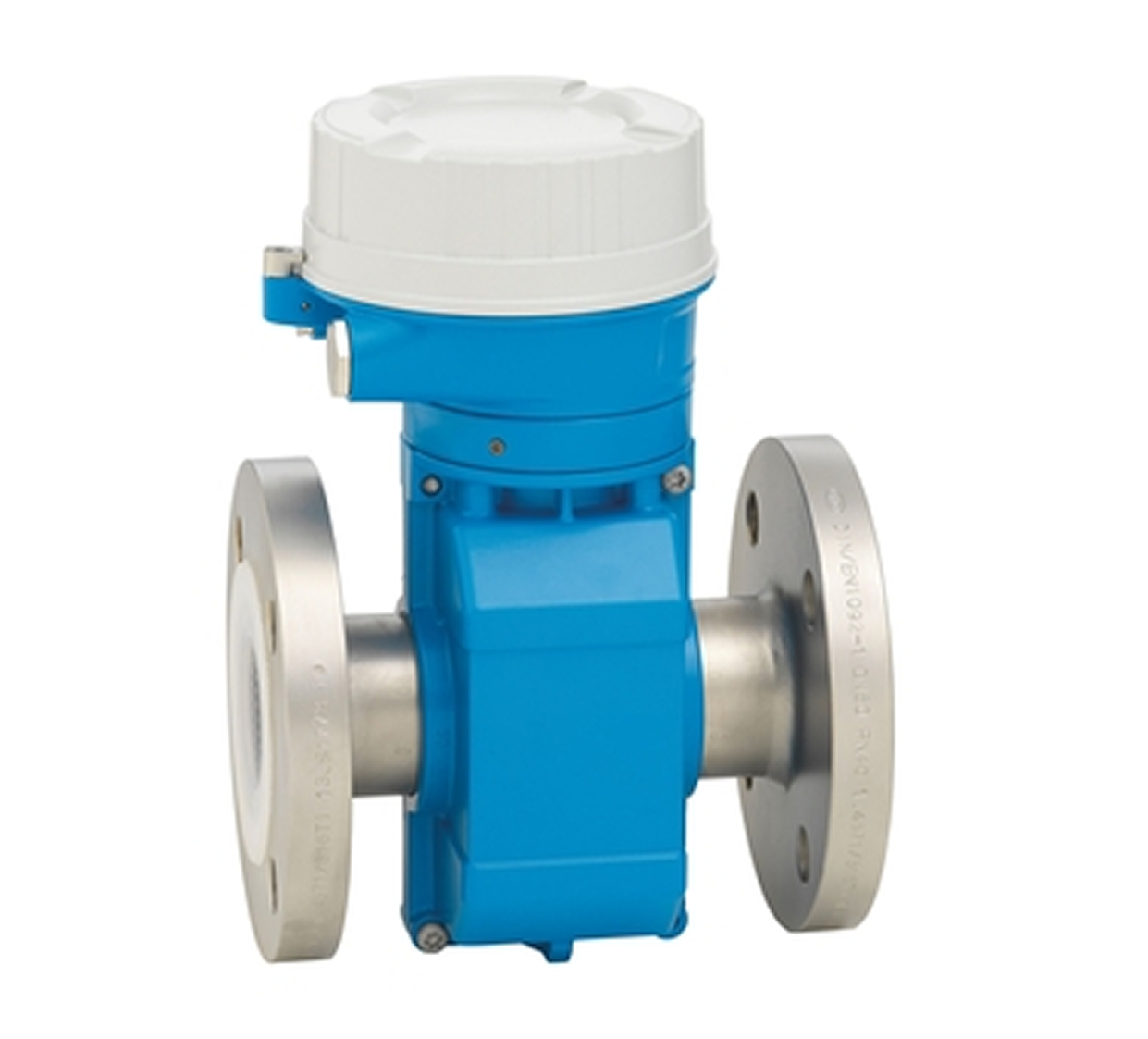

Расходомер для самых высоких рабочих температур в раздельном исполнении с поддержкой до 4 устройств ввода-вывода
