ТемператураРасходомер шестеренный алюминиевый KZA
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
| Материал | Алюминий |
| Пределы вязкости | 20 - 4 000 мм2/с |
| Нефтепродукты | 0.02—4 л/мин ... 1—200 л/мин |
| tmax | 80 °C |
| pmax | 160 бар |
| Соединение | G 1/4 . . . 1 внутренняя резьба |
| Точность | ± 0.3 - 3 % от измеренной величины |
Шестеренный расходомер KOBOLD модели KZA для вязких жидкостей – рентабельный измерительный прибор. Его механизм состоит из пары шестерен, которые приводятся в движение действием потока согласно принципу работы шестеренчатого двигателя. Прибор содержит подшипники, в моделях KZA-1810 и KZA-1865 тип - радиальный, упорный, скользящий; модель KZA 1816 снабжена шариковыми подшипниками.
Приемное устройство отделено от измерительной камеры, регистрирует разрешение передачи через стенку корпуса бесконтактно.
Простота в эксплуатации, небольшая потеря давления, маленький вес и низкий уровень шума являются отличительными признаками данных расходомеров.
Технические характеристики
Точность: см. код заказа
Стабильность измерений: ±0.1% измеряемого значения (KZA-1865)
< 0.3 % (KZA-1865)
(Q < 3 л/мин и < 30 мм2/с)
< 0.1% (при 20 мм2/с; KZA-1816)
Давление: 160 бар максимум
Диапазон температур: -10...+80°C (среда) до +120 °C с меньшей точностью
Диапазон вязкости: см. заказ деталей
Материалы
Корпус: анодирован. алюминий (KZA 1810/1865) алюминий (KZA-1816)
Шестеренки: сталь
Подшипники: пластик. скольз. подшипник (KZA-1810)
многослойный скольз. подшипник (KZA-1865)
шариковый подшипник (KZA-1816)
Уплотнитель: ФПМ
Выходной сигнал: 1 импульсный выход (KZA-1810/1865)
2 импульсных выхода, 90 ° ±30°
осенесовпадение (KZA-1816)
Форма импульса: прямоуг. импульс, коэфф. 1 : 1 (±15%),
защита от короткого замыкания
Амплитуда импульса: ³ 0.8 UB
Напряжение питания: 24 В п.т. (12...30 В п.т.) (защита от инверсии полюсов)
12 В п.т. (8...15 В п.т.)
Макс. потребление энергии: 0.6 Ватт
Макс. выход энергии: 0.3 Ватт
Электр. присоединение: присоединение вилка DIN 43650
Защита: IP 65, DIN 40050
Масса: KZA-1810: 0.5 кг
KZA-1816: 0.7 кг
KZA-1865: 1.9 кг

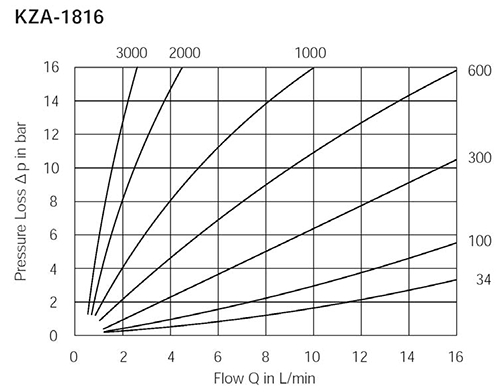

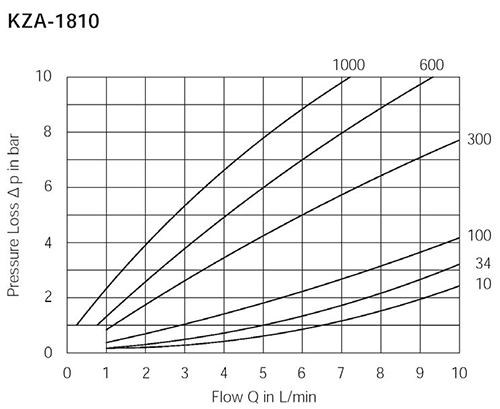

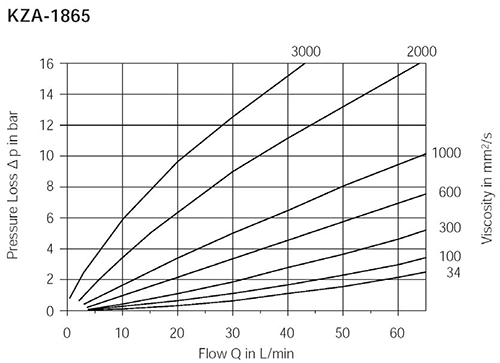

Диаграммы потерь давления
Габаритные размеры

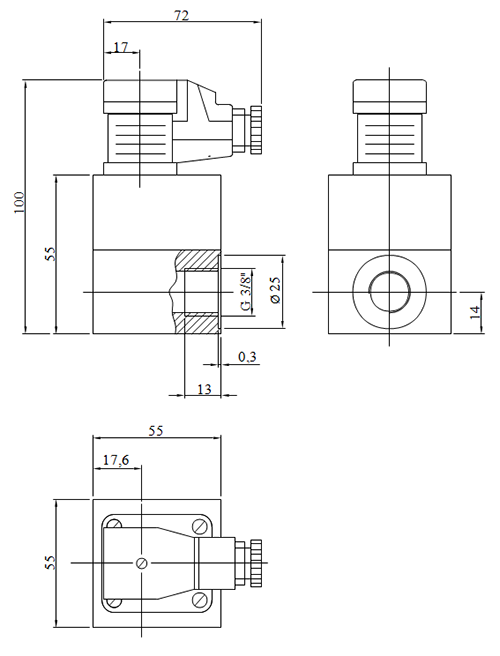

KZA-1810R10

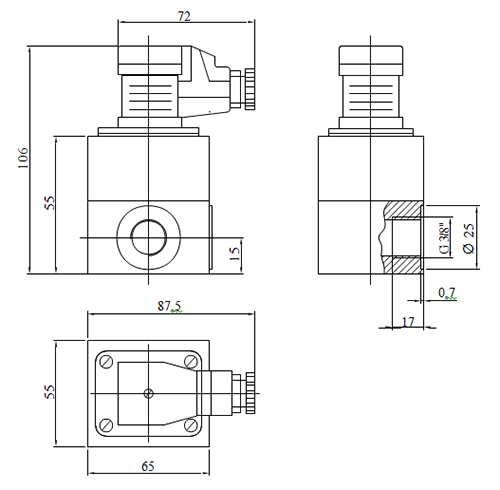

KZA-1816R10

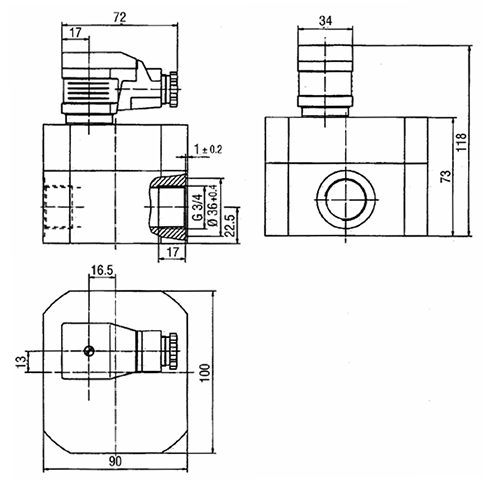

KZA-1865R20
Код заказа
Пример: KZA-1810R10
| Диапазон измер л/мин |
Вязкость мм²/с | Точность %измер.значения |
разрешение импульс/л | Модель | Присоед. внутр.резьба |
Датчик |
|---|---|---|---|---|---|---|
| 0.02…4 | 20…4000 | ± 2 | 25000 | KZA-1804R10 | G 1/4 |
..S 3 = 24 В п.т ..S 5 = 12 В п.т |
| 0.25…10 | 20…4000 | ± 3 | 5000 | KZA-1810R10 | G 3/8 | |
| 0.16…16 | 1…3000 | ± 0.3 | 4082 | KZA-1816R10 | G 3/8 | |
| 1…65 | 20…4000 | ± 2.5 | 500 | KZA-1865R20 | G 3/4 | |
| 1…200 | 20…4000 | ± 1 | 191,5 | KZA-1899R25 | G 1 |
Комплект поставки
Стандартная поставка включает:
- Алюминиевый шестеренный расходомер, модель: KZA;
- Инструкция по эксплуатации.
