Ротаметр с дросселем KDF/KDG

KDF/KDG

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Латунь, нержавеющая сталь, ПВДФ
Вода 0.025 - 2.5 л/ч ... 16 - 160 л/ч
Воздух 0.5 - 5 Нл/ч ... 500 - 5 000 Нл/ч
tmax 100 °C
pmax 16 бар
Соединение G 1/4, 1/4 NPT внутренняя резьба
Точность класс 2.5 в соответствии с VDI

Расходомеры и коммутаторы для измерения малых расходов моделей KDF и KDG для жидкостей и газов работают по принципу измерения масс во взвешенном состоянии, ротаметр устанавливается вертикально, направление потока снизу вверх. Прибор технически прост, что делает его доступным. Поплавковый указатель является шариком с отметкой в верхней части. Стандартная комплектация оснащена игольчатым клапаном.

Модель KDF используется для измерения и контроля расхода жидкостей, модели KDG используется для измерения и контроля расхода газовых сред.
Применяется исключительно для измерений чистых, однородных веществ с низким коэффициентом вязкости, которые не оказывают влияния на материалы, используемые в составе прибора. Наличие частиц грязи может привести к блокированию потока, что в свою очередь приведет к ошибкам в измерениях или сообщению об ошибке.

Чтобы отслеживать конкретные уровни расхода, ротаметр малых расходом можно оснастить концевыми ограничителями, которые будут генерировать электрический сигнал при достижении потоком указанной величины. Поплавковый указатель в расходомере должен быть изготовлен из нержавеющей стали. Для каждой предельной величины требуется один сигнальный преобразователь.

Элемент Комбинация материалов
Нержавеющая сталь
Измерительный конус Боросиликатное стекло
Поплавковый указатель Нержавеющая сталь 1.4401
Ограничитель поплавка Фторопласт ET
Стержень клапана Нержавеющая сталь 1.4404
Гнездо клапана Политетерафторэтилен 25% C (углеродное волокно)
Уплотнительные накладки Фторкаучуковая резина (стандарт)
Эластомер FFKM (опционально).
Фитинг
(головная и базовая деталь)
Нержавеющая сталь 1.4404
Пробоотборник Полиамид

Можно заказать следующие модели предельных переключателей:

  • Бистабильные бесконтактные переключатели кольцевого типа RC 10-14-N3 (модели до KDF-2220 и KDG-2224) и RC 15-14-N3 (модели от KDF-2225 и KDG-2229) . Бистабильные предельные переключатели детектируют направление движения поплавка, когда он проходит мимо. Устройство таким образом определяет находится поплавок выше или ниже блока бесконтактного переключателя.  Бистабильные бесконтактные переключатели доставляются с распределительной коробкой и встроенным фильтром EMC-Y 38132 или EMC-Y38133.
  • Моностабильные бесконтактные переключатели кольцевого типа RC 10-14-NO (вплоть до модели KDF-2220 и KDG-2224) и RC 15-14-NO (от модели KDF-2225 и KDG-2229). Моностабильные предельные переключатели приводятся в действие когда металлический поплавок проходит мимо переключателя (эффект трения). Для моностабильных предельных переключателей не требуется фильтр EMV.

Технические характеристики

Параметр Значение
Установка вертикальное положение, направление потока cнизу- вверх
Точность ±2,5% qG 50% (в соотвествии с VDI/VDE 3513, Bl.2)
±3%(поток снизу-вверх)
±5%(поток сверху-вниз)
(10-100% диапазона)
Максимальное давление, Бар 16
Температура измеряемой среды, °C -20 … +100
-20 … +70 (контактный)
Температура окружающей среды, °C -20 … +100
-20 …+70 (контактный)
Соединение 1\4' папа, 1\4' мама (обратная)
(1\4' наружная  резьба,1\4' обратная внутренняя  резьба)
Возможна комплектация с пробоотборником с рукавом 8мм
Вес, кг 0,45 (0,8 с регулятором давления)

Материалы, контактирующие со средой:

Элемент Материал
Фитинг Нержавеющая сталь 1,4401
Измерительная трубка Боросиликатное стекло
Ограничитель Фторопласт ET
Указатель Нержавеющая сталь 1,4401
Уплотнительные прокладки Фторопласт, фторкаучук
Стержень клапана Нержавеющая сталь 1,4401
Гнездо клапана Политетрафторэтилен 25% , углеродное волокно
Пробоотборник Полиамид

Потери давления

Диапазон измерения л/ч вода Шифр заказа
No.
Гнездо клапана
(мм)
Потеря давления
(мбар)
Дипазон измерений воздух**
ЛN/ч
Шифр заказа
No.
Гнездо клапана
(мм)
Потеря давления
(мбар
 0,25 –2,5 KDF-2217... 1,2 10 0,5 – 5 KDF-2207... 1,2 15
0,5 – 5 KDF-2220... 1,2 20 0,8 - 8 KDF-2209... 1,2 15
1,2 – 12 KDF-2225... 2,8 10 1,6 – 16 KDF-2213.. 1,2 15
2,5 – 25 KDF-2228... 2,8 20 4 – 40 KDF-2221... 1,2 20
4 – 40 KDF-2230... 2,8 30 6 – 60 KDF-2224... 1,2 25
6 - 60 KDF-2235.. 2,8 80 10 –100 KDF-2228... 2,8 15
10 –100 KDF-2239... 2,8 125 25 – 250 KDF-2232... 2,8 15
12 - 120 KDF-2240... 3,4 200 50 - 500 KDF-2237... 2,8 15
16 - 160 KDF-2241... 3,4 200 80 - 800 KDF-2242... 2,8 20
другие KDF-22YY...   По запросу  По запросу 100 – 1000 KDF-2246... 2,8 25*
        180 – 1800 KDF-2251.. 2,8 80
        240 – 2400 KDF-2257... 2,8 125
        300 – 3000 KDF-2261... 2,8 150
        400 – 4000 KDF-2264... 3,4 200
        500 – 5000 KDF-2268... 3,4 200
        другие KDF-22YY...   По запросу   По запросу

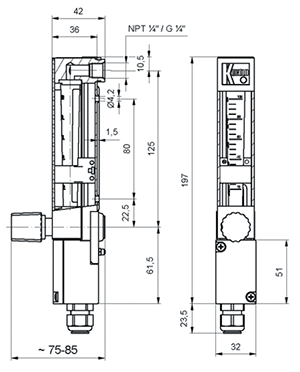

Габаритные размеры

Стандартная комплектация с игольчатым клапаном:

Стандартная комплектация с игольчатым клапаном

Панельное крепление:

Панельное крепление

С контактами и распределительной коробкой:

С контактами и  распределительной коробкой

Коды заказа KDF

Например: KDF-2217 NV 0 M10

Диапазон измерений вода(Л/ч) Шифр заказа нержавеющая сталь Соединение *** Уплотнительные накладки Панельный монтажный комплект Вариант поставки дросселя Прочие варианты
0,25 –2,5 KDF-2217... N-1\4” наружная
резьба “папа”
R-1\4” внутренняя
резьба “мама”
W- коленчатый 90’
патрубок для
рукава 8 мм
S- прямой патрубок
для рукава 8 мм
Y- спец. заказ
V-фторкаучук
T-фторопласт
0-без комплекта
S-c комплектом
00-без дросселя

Вплоть до модели KDF-2220
с кабелем 2 м
M1-1 моностабильный
M2 -2 моностабильных
N1 -1 бистабильный
N2-2 бистабильных
С распределительной коробкой***
A1-1 моностабильный
A2 -2 моностабильных
B1 -1 бистабильный
B2-2 бистабильный

Начиная от модели KDF 2225
с кабелем 2 м
M3-1 моностабильный
M4 -2 моностабильных
N3 -1 бистабильный
N4-2 бистабильных
С распределительной коробкой***
A3-1 моностабильный
A4 -2 моностабильных
B3 -1 бистабильный
B4-2 бистабильный
0-без
E***-регулятор давления до себя,клапан на выходе, 1\4” наружная
резьба “папа”, фторкаучук
A***- регулятор давления после себя,клапан на входе, 1\4” наружная
резьба “папа, фторкаучук
F***- регулятор давления до себя,клапан на выходе, 1\4” наружная
резьба “папа”, фторопласт
B***- регулятор давления после себя,клапан на входе, 1\4” наружная
резьба “папа, фторопласт
Y-например без клапана, пожалуйста уточните в заявке
0,5 – 5 KDF-2220...
1,2 – 12 KDF-2225...
2,5 – 25 KDF-2228...
4 – 40 KDF-2230...
6 – 60 KDF-2235...
10 –100 KDF-2239...*
12 - 120 KDF-2240...*
16 - 160 KDF-2241...*
Другие жидкости KDF-12YY...

Комплект поставки

Стандартный комплект поставки включает:

  • Расходомер / датчик модель: KDF-2…/KDG-2…;
  • Инструкция по эксплуатации.
