Ротаметры цельнометаллические электроконтактные BGN
Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
Материал | Нержавеющая сталь, спец. исполнение по запросу |
Вода | 0.5 - 5 л/ч ... 13 000 - 130 000 л/ч |
Воздух | 0.015 - 0.15 Нм3/ч ... 240 - 2 400 Нм3/ч |
tmax | 350 °C |
pmax | PN 40 (более высокое по запросу) |
Соединение | фланец DN 15...150, ANSI 3/4...6" |
Точность | ± 1.6—2.2 % от полной шкалы |
Измерительный прибор BGN подходит для измерения расхода жидких и газообразных продуктов в трубопроводах. Данный прибор определяет мгновенный расход объема или массы за единицу времени.
Прибор применяется для: измерения, дозировки, наблюдения, регулировкиа, контроля расхода жидких и газообразных продуктов.
Конструкция прибора идеальна для использования в сложных и неблагоприятных условиях.
Для контроля процессов и наблюдения за процессами существует возможность поставки приборов с дополнительным электрическим оборудованием.
BGN с подгруппами
BGN-S - нержавеющая сталь
BGN-P - ПТФЭ (политетрафторэтилен)
BGN-H - Хастелой
Принцип работы
Измерительный элемент состоит из измерительного кольца с острой кромкой (1) и конического поплавкового указателя (2). Измеряемая среда проходит снизу вверх через измерительное кольцо, поднимая поплавок до тех пор, пока вес поплавка (Gs) не будет уравновешен выталкивающей силой (A). По мере того как высота поднятия поплавка изменяется, между поплавком и измерительным кольцом появляется кольцевой зазор пропорциональный расходу. Высота поднятия поплавка в измерительном кольце является критерием измерения расхода. Постоянный магнит (3) встроенный в поплавок передает измерения на шкалу и электронные анализаторы с помощью магнитной индикаторной системы (4).
Измерительный прибор состоит из цилиндрического патрубка с фланцевым соединением на обоих концах. Для диапазона измерений от 5 до 50 л/ч измерительное кольцо встроено в трубку, в которой конический поплавковый указатель перемещается по вертикали свободно.
Для малых измерительных диапазонов от 4 – 40 л/ч, измерительная ячейка состоит из конической измерительной трубки с цилиндрическим поплавковым указателем.
Положение поплавка, поднимаемого измеряемым потоком, передается встроенным постоянным магнитом на магнитную индикаторную систему, и преобразуется во вращение индикаторной стрелки аналогового индикатора.
Вход
Измеряемый параметр: Объемный расход.
Нижний предел принято считать, как 10 % от максимально возможного предела измерений.
Пределы возможных измерений: 10-100 %
Минимальный диапазон измерений: 0.5-5.0 л/ч воды
Максимальный диапазон измерений: 8.000-80.000 л/ч воды (нержавеющая сталь)
Таблица диапазонов измерений:
Номинальный диаметр (DN) | Измерительный диапазон | Диапазон измерений для воды при 1000 kg/m3 | Диапазон измерений для воздуха при абсолютном давлении 1.013 бар | Потеря давления (мбар) | Примечания | ||
---|---|---|---|---|---|---|---|
15 | A | 0.5– 5.0 | л/ч | 0.015 – 0.15 | м3/ч | 40 | 1)+2) |
B | 1.0 – 10 | л/ч | 0.03 – 0.30 | м3/ч | 44 | 1)+2) | |
C | 1.6 – 16 | л/ч | 0.045 – 0.48 | м3/ч | 40 | 1)+2) | |
D | 2.5 – 25 | л/ч | 0.075 – 0.75 | м3/ч | 40 | +2) | |
E | 4.0 – 40 | л/ч | 0.13 – 1.3 | м3/ч | 40 | +2) | |
F | 5.0 – 50 | л/ч | 0.15 – 1.5 | м3/ч | 40 | ||
G | 7.0 – 70 | л/ч | 0.2 – 2.1 | м3/ч | 40 | ||
H | 10 – 100 | л/ч | 0.3 – 3.0 | м3/ч | 60 | ||
I | 16 – 160 | л/ч | 0.5 – 4.6 | м3/ч | 60 | ||
J | 25 – 250 | л/ч | 0.7 – 7.0 | м3/ч | 60 | ||
K | 40 – 400 | л/ч | 1.0 – 11 | м3/ч | 70 | ||
L | 60 – 600 | л/ч | 1.7 – 17 | м3/ч | 80 | ||
M | 100 – 1000 | л/ч | 3 – 30 | м3/ч | 60 | 5) | |
N | 160 - 1600 | л/ч | 4 – 46 | м3/ч | 70 | 5) | |
P | 250 – 2500 | л/ч | 7 – 70 | м3/ч | 100 | 5) | |
25 | A | 0.5 – 5.0 | л/ч | 0.015 – 0.15 | м3/ч | 40 | 1)+2) |
B | 1.0 –10 | л/ч | 0.03 – 0.30 | м3/ч | 40 | 1)+2) | |
C | 1.6 –16 | л/ч | 0.045 – 0.48 | м3/ч | 40 | 1)+2) | |
D | 2.5 – 25 | л/ч | 0.075 – 0.75 | м3/ч | 40 | +2) | |
E | 4.0 – 40 | л/ч | 0.13 – 1.3 | м3/ч | 40 | +2) | |
F | 5.0 – 50 | л/ч | 0.15 – 1.5 | м3/ч | 40 | ||
G | 7.0 – 70 | л/ч | 0.2 – 2.1 | м3/ч | 40 | ||
H | 10 – 100 | л/ч | 0.3 – 3.0 | м3/ч | 60 | ||
I | 16 – 160 | л/ч | 0.5 – 4.6 | м3/ч | 60 | ||
J | 25 – 250 | л/ч | 0.7 – 7.0 | м3/ч | 60 | ||
K | 40 – 400 | л/ч | 1.0 – 11 | м3/ч | 70 | ||
L | 60 – 600 | л/ч | 1.7 – 17 | м3/ч | 80 | ||
M | 100 – 1000 | л/ч | 3 – 30 | м3/ч | 60 | ||
N | 160 – 1600 | л/ч | 4 – 46 | м3/ч | 70 | ||
P | 250 – 2500 | л/ч | 7 – 70 | м3/ч | 100 | ||
Q | 400 – 4000 | л/ч | 11 – 110 | м3/ч | 240 | 3)+ 4) | |
40 | P | 250 – 2500 | л/ч | 7 – 70 | м3/ч | 50 | 3) |
Q | 400 – 4000 | л/ч | 11 – 110 | м3/ч | 120 | 3) | |
R | 600 – 6000 | л/ч | 17 – 170 | м3/ч | 180 | 3) | |
50 | Q | 400 – 4000 | л/ч | 11 – 110 | м3/ч | 80 | |
R | 600 – 6000 | л/ч | 17 – 170 | м3/ч | 90 | ||
S | 1000 – 10000 | л/ч | 29 – 290 | м3/ч | 110 | ||
T | 1600 –16000 | л/ч | 46 – 460 | м3/ч | 230 | ||
U | 2500 – 25000 | л/ч | 70 – 700 | м3/ч | 500 | 3)+ 4) | |
80 | T | 1600 – 16000 | л/ч | 46 – 460 | м3/ч | 70 | |
U | 2500 – 25000 | л/ч | 70 – 700 | м3/ч | 100 | ||
V | 4000 – 40000 | л/ч | 110 – 1100 | м3/ч | 350 | ||
100 | V | 4000 – 40000 | л/ч | 110 – 1100 | м3/ч | 120 | |
W | 6000 – 60000 | л/ч | 170 – 1700 | м3/ч | 360 | ||
X | 8000 – 80000 | л/ч | 240 - 2400 | м3/ч | 600 | 3)+ 4) |
- Для версии P (политетрафторэтилен), поплавок с муфтой обсадной трубы с обратным клапаном из тантала, конический патрубок из боросиликатного стекла
диапазон измерений: A 0.7–7.0 l/h, B 1.2–12 l/h, C 2.0–20 l/h - Газовый клапан в модификации S для измерения газовой среды включен в цену (потеря давления 200 мбар)
- в модификации P не возможно
- модернизация не возможна
- только в модификациях S и H, только с меньшей уплотнительной накладкой
Выходы
Выход | Описание |
---|---|
Двоичный выход | Используя звенья инициатора щелевого типа или эксцентриковые диски микропереключателей, можно установить любую точку переключения между 10 % и 90 % расхода. |
Измерительные датчики предельных величин KEI 1 или KEI 2 | 1 или 2 датчика предельных величин, типа SJ 3,5N, прозводитель Pepperl+Fuchs (есть возможность заказа особых переключателей, например модификация SN) |
Измерительные датчики предельных величин KEM 1 или KEM 2 (особая модификация) | Группы переключающих контактов, точки переключения которых приводятся в действие кулачковым диском. KEM 1 = 1 перекидной микропереключатель KEM 2 = 2 перекидных микропереключателей Максимальная пропускная мощность перекрывающего контакта: 230 VAC (напряжение переменного тока) 50/60Гц 6 A 24 VDC (напряжение переменного тока) 0.5 A 110 VDC (напряжение переменного тока) 0.2 A |
Аналоговый выход с ES магнитоэлектрическим преобразователем | Магнитно-электрический преобразователь калибруется по цене деления шкалы на заводе-производителе. На выходе ротаметра имеется двухпроводная шина на 4-20мА. Как правило, напряжению 4-20 мА соответствует протокол HART, в качестве альтернативы можно использовать PROFIBUS PA. |
Аналоговый выходной сигнал преобразователь угла поворота KINAX 3W2 | Выходной сигнал преобразователя угла поворота калибруется по цене деления шкалы на заводе-производителе. Выходной сигнал составляет 4-20 мА в двухпроводном подключении; или альтернативный вариант 0-20 мА в четырехпроводном или трехпроводном подключении. Сигнал равный 4 мА соответствует цене деления шкалы расхода 0 (0 мА для модификации 0-20 мА) 5.6 мА соответствуют 10 % цены деления расходомерной шкалы (2мА). 20 мA соответствуют 100% цены деления расходомерной шкалы. |
Технические характеристики
Параметр | Значение |
---|---|
Условия эксплуатации | Вода 20°C |
Погрешность измерений | (для жидкостей) BGN-S/H/P +/- 1.6% от верхнего предела измерительного диапазона для индикатора измерений (для газов) BGN-S/H/P +/- 2.0% от верхнего предела измерительного диапазона для индикатора измерений Дополнительная погрешность измерений для: ES = +/- 0.2% KINAX 3W2 = +/- 0.5% |
Временная стабильность | +/- 0.5 % от верхнего предела измерительного диапазона |
Воздействие температуры окружающей среды | - Без электрического оборудования и с датчиком предельных величин воздействие окружающей среды отсутствует - С преобразователем KINAX: +/- 0.2 % / 10 K при номинальной температуре 23 °C - С преобразователем ES: +/- 0.5 % / 10 K при номинальной температуре 22 °C |
Воздействие температуры измеряемой среды | Отклонения температуры измеряемой среды от температуры, наблюдаемой при калибровке, могут вызвать погрешность показаний, пропорциональную этому отклонению, из-за изменения концентрации измеряемой среды. Изменения коэффициента вязкости могут вызвать нелинейные погрешности измерений. |
Диапазоны температуры окружающей среды | Без дополнительных электрических устройств: -40 °C to +80 °C C предельными преобразователями: -40 °C to +65 °C С преобразователем выходного сигнала KINAX: -40 °C to +60 °C C преобразователем выходного сигнала ES: -40 °C to +70 °C |
Температура хранения | Температура хранения совпадает с диапазоном допустимых температур окружающей среды. |
Климатическая категория | Защищенные от погодных явлений и/или не отапливаемые помещения, класс C в соответствии с IEC 654 Part 1 |
Степень защиты | IP 65 ( Алюминиевый индикаторный блок) IP 67 (Индикаторный блок из нержавеющей стали) |
Противоударная устойчивость/устойчивость к вибрации | Расходомер необходимо защищать от сильных сотрясений и вибраций, которые могут повлечь за собой повреждения. |
Электромагнитная совместимость | EN 61000-6-2:1999 помехозащищённое промышленное оборудование EN 50081-1 Испускаемые помехи окружающей среды EN 55011:1998+A1:1999 Группа 1, Класс B NAMUR рекомендация NE 21 |
Диапазон температур измеряемой среды | BGN-S/H: - 40 °C to +200 °C Специальный заказ: -80 °C to +350 °C BGN-P: - 20 °C to +125 °C |
Пределы давления измеряемой среды | Стандартное исполнение BGN-S/H – DN 15/25/40/50/80 PN 40;DN 100 PN 16 Специальные версии до to PN 400 BGN-P – DN 15/25/50/80/100 PN 16 |
Агрегатное состояние | Жидкое или газообразное |
Плотность | Жидкости: до 2.0 кг/л Газовые среды: без ограничений |
Вязкость | Вязкость зависит от различных факторов, поэтому расчет вязкости необходимо вычислять для каждого отдельного случая применения. |
Вес:
Номинальный размер | Вес [кг] |
---|---|
DN 15 | 3 |
DN 25 | 4.2 |
DN 40 | 6 |
DN 50 | 7.5 |
DN 80 | 13 |
DN 100 | 18 |
¾“, 150 lbs, ANSI B16.5 | 3 |
1“, 150 lbs, ANSI B16.5 | 4.2 |
1 ½“, 150 lbs, ANSI B16.5 | 6 |
2“, 150 lbs, ANSI B16.5 | 7.5 |
3“, 150 lbs, ANSI B16.5 | 13 |
4“, 150 lbs, ANSI B16.5 | 18 |
¾“, 300 lbs, ANSI B16.5 | 3.4 |
1“, 300 lbs, ANSI B16.5 | 4.7 |
1 ½“, 300 lbs, ANSI B16.5 | 6.8 |
2“, 300 lbs, ANSI B16.5 | 8.5 |
3“, 300 lbs, ANSI B16.5 | 14.5 |
4“, 300 lbs, ANSI B16.5 | 20 |
Материалы
Фитинг:
Тип | Измерительная трубка | Футеровка измерительной трубки | Фланцевые соединения | Футеровка фланца | Поплавковый указатель |
---|---|---|---|---|---|
BGN – S | Нержавеющая сталь | отсутствует | Нержавеющая сталь | отсутствует | Нержавеющая сталь |
BGN – P | Нержавеющая сталь | ПТФЭ (политетра- фторэтилен) |
Нержавеющая сталь | ПТФЭ (политетра- фторэтилен) |
ПТФЭ (политетра- фторэтилен) |
BGN – H DN15/25 ¾“/1“ | Хастеллой HC4 | отсутствует | Хастеллой HC4 | отсутствует | Хастеллой HC4 |
BGN – H > DN40 / 1½” | Хастеллой HC4 | отсутствует | Нержавеющая сталь | Хастеллой HC4 | Хастеллой HC4 |
Индкиатор:
Тип | Подложка | Корпус |
---|---|---|
BGN – S/P/H | Алюминий | Алюминий, армированное стекло |
Опция | Нержавеющая сталь | Нержавеющая сталь, армированное стекло |
Подключения
Подключение | BGN-S/H | BGN-P |
---|---|---|
DN 15 | PN 40 | PN 16 |
DN 25 | PN 40 | PN 16 |
DN 40 | PN 40 | PN 16 |
DN 50 | PN 40 | PN 16 |
DN 80 | PN 40 | PN 16 |
DN 100 | PN 16 | PN 16 |
ANSI ¾“ B16.5 | 150 lbs 1) 300 lbs 1) |
150 lbs 2) 300 lbs 2) |
ANSI 1“ B16.5 | 150 lbs 1) 300 lbs 1) |
150 lbs 2) 300 lbs 2) |
ANSI 1 ½“ B16.5 | 150 lbs 1) 300 lbs 1) |
150 lbs 2) 300 lbs 2) |
ANSI 2“ B16.5 | 150 lbs 1) 300 lbs 1) |
150 lbs 2) 300 lbs 2) |
ANSI 3“ B16.5 | 150 lbs 1) 300 lbs 1) |
150 lbs 2) 300 lbs 2) |
ANSI 4“ B16.5 | 150 lbs 2) 300 lbs 2) |
150 lbs 2) 300 lbs 2) |
1) полный прибор PN 40
2) полный прибор PN 16
Дополнительное оборудование: специальные фланцевые соединения, муфта трубопровода, соединения для пищевого производства, сварное соединение
Версии S/H в специальных модификациях возможны до PN 400.
Габаритные размеры

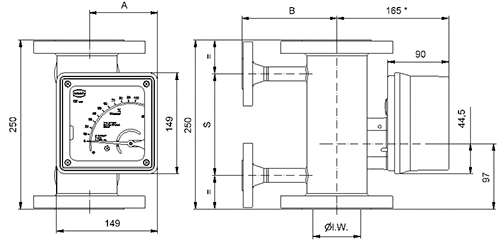

Алюминиевый корпус индикаторного блока
DN | PN | Внутренний диаметр | A | B фланец | B Ermeto | S |
---|---|---|---|---|---|---|
15 | 40 | 26 | 74 | 110 | 53 | 150 |
25 | 40 | 32 | 77 | 110 | 58,5 | 150 |
40 | 40 | 46 | 88 | 130 | 63 | 150 |
50 | 40 | 70 | 97 | 140 | 77,5 | 150 |
80 | 16 | 102 | 113 | 160 | 93,5 | 150 |
100 | 16 | 125 | 126 | 175 | 110 | 120 |
Чертежи размеров для подключения нагрева

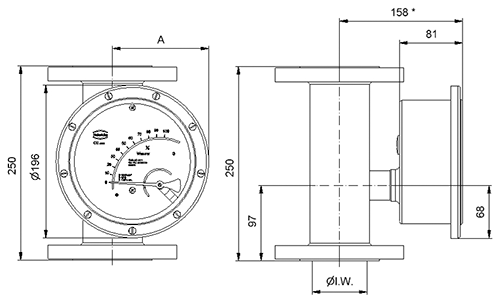

Корпус индикаторного блока, изготовленный из нержавеющей стали
DN | PN | Внутренний диаметр | A |
---|---|---|---|
15 | 40 | 26 | 100 |
25 | 40 | 32 | 103 |
40 | 40 | 46 | 110 |
50 | 40 | 70 | 122 |
80 | 16 | 102 | 138 |
100 | 16 | 125 | 151 |
