Ультразвуковой расходомер DUK

DUK

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии
Материал Латунь, нержавеющая сталь
Вода 0.08 - 20 л/мин ... 2.5 - 630 л/мин
tmax 90 °C
pmax 10 бар
Соединение G 1/2 . . . 3 внутренняя резьба
Точность ± 1.5 % от полной шкалы

Расходомеры фирмы KOBOLD серии DUK применяются для измерения, контроля и дозирования маловязких текучих сред.

Прибор работает по принципу разности продолжительности сигналов.
Это подразумевает, что ультразвуковые волны в измеряемой среде подвергаются воздействию со стороны скорости потока.

Два чувствительных элемента, установленных напротив друг друга в трубопроводе, функционируют одновременно как передатчик и приемник ультразвуковых сигналов.

При отсутствии потока продолжительность обоих сигналов идентична. Если измеряемая жидкость протекает в трубопроводе, продолжительность сигнала против потока выше, чем продолжительность сигнала по потоку.
Продолжительность сигнала, которая определяется микропроцессором, пропорциональна скорости потока.

Принцип действия DUK

Изделие может быть оснащено коммутационным выходом, частотным или аналоговым выходом. В дополнение может быть подобрана электроника, оснащенная цифровым дисплеем, коммутационным и аналоговым выходами.

Так же возможно применение опциональных цепей дозирования и измерения. Цепь измерения выводит значение мгновенного расхода на первую строку дисплея и значение парциальной или общей величины на вторую строку дисплея. Цепь дозирования контролирует задачи простого заполнения, а так же измеряет расход, общую величину и величину заполнения. Аналоговый выход и два релейных выхода могут применяться для последующей обработки сигналов.

Технические характеристики

Параметр Значение
Принцип измерения: ультразвуковой
Диапазон измерений: смотрите таблицу
Измеряемая среда: жидкости с 1 % содержанием твердых частиц
Вязкость: максимально 30 мм2/с
Точность измерений: 0.7 % от показаний + 0.7 % от диапазона
Повторяемость: ±0.1 % от диапазона
Монтажное положение: произвольное, условно положительное
направление потока указано стрелкой
(горизонтальное: электроника сверху или снизу)
Впуск/выпуск: 10 x Ду
Температура измер. среды : -20...+90 °С
-20...+120 °С (высокотемпературное исполнение)
Окружающая температура: -20...+70 °С
Время срабатывания: ca. 0,5...1 сек. (в зависимости от модели электроники)
Давление: 0.16 бар
Потери давления: максимально 150 мбар от диапазона
Степень защиты: IP 65
Части, контактирующие с измеряемой средой
Корпус изделия: латунь или нержавеющая сталь 1.4408
Чувствительные элементы: PEEK
Уплотнение: NBR, другие варианты на заказ высокотемпературное исполнение FPM

Диапазоны измерений и вес

Модель Диапазон измерений [л/мин] Размер [G/NPT] DUK-...S30x
DUK-…F3x0
DUK-...Lxx3
DUK-...C3xx DUK-...Exxx
DUK-...Gxxx
DUK с ADI
24 В
DUK с ADI
230/115 В
DUK-1xx4 0,08-20 ½“ ca. 850 г ca. 1050 г ca. 1000 г ca. 2150 г ca. 2700 г
DUK-1xx5 0,16-40 ¾“ ca. 1050 г ca. 1250 г ca. 1200 г ca. 2350 г ca. 2900 г
DUK-1xx6 0,25-63 1“ ca. 1450 г ca. 1650 г ca. 1600 г ca. 2750 г ca. 3300 г
DUK-1xx8 0,6-150 1½“ ca. 2350 г ca. 2550 г ca. 2500 г ca. 3650 г ca. 4200 г
DUK-1xx9 1-250 2“ ca. 3800 г ca. 4000 г ca. 3950 г ca. 5100 г ca. 5650 г
DUK-1xxB 2,5-630 3“ ca. 7100 г ca. 7300 г ca. 7250 г ca. 8400 г ca. 8950 г

DUK-...S300, DUK-…S30D
Дисплей:                                                     DUO-светодиод состояния переключения
Переключающий выход (..S300):          реле SPDT, макс. 1 A/30 В постоянного тока
Переключающий выход (..S30D):         активный, 24 В постоянного тока, N/C или N/O
Точка переключения:                              10...90 % от диапазона с 10 % шагом, который может настраиваться пользователем при помощи переключателя углового кодера
Электропитание:                                      24 В постоянного тока ± 20 %
Потребляемая мощность:                     12 мА
Электрическое присоединение:            штекерный соединитель M12x1, 5 штырьков
Превышение диапазона измерений:    DUO-светодиод (красный/зеленый от 105 % диапазона)

DUK-...F300, DUK-…F390
Импульсный выход:                                PNP, открытый коллектор, макс. 200 мА
Частота по полной шкале:                      500 Гц (…F300)
                                                           50…1000 Гц (…F390)
                                                           пропорциональна расходу
Электропитание:                                      24 В постоянного тока ± 20 %
Потребляемая мощность:                     5 мА
Электрическое присоединение:            штекерный соединитель M12x1, 4 штырька
Превышение диапазона измерений:    Fвыход приблизительно 2 кГц светодиода от 105 % диапазона

DUK-...L303; DUK-...L343
Выход:                                                        0(4)-20 мА, 3-проводной
Нагрузка:                                                   максимально 500 ?
Электропитание:                                      24 В постоянного тока ± 20 %
Электрическое присоединение:            штекерный соединитель M12x1, 4 штырька
Превышение диапазона измерений:    Iвыход приблизительно 20.5 мА от 103 % диапазона

DUK-...L443 (usage with AUF-3000)
Выход:                                                        4-20 мА, 3-проводной
Нагрузка:                                                   максимально 500 ?
Электропитание:                                      24 В постоянного тока ± 20 %
Электрическое присоединение:            штекерный соединитель DIN 43650
Превышение диапазона измерений:    Iвыход приблизительно 20.5 мА от 103 % диапазона

DUK-…C3xx (Встроенная электроника)
Дисплей:                                                     3-значный светодиодный индикатор
Аналоговый выход:                                 0(4)...20 мА настраиваемый (только DUK-...C34x)
Нагрузка:                                                   максимально 500 Ω
Переключающий выход:                         1(2) полупроводник PNP или NPN, настраивается на заводе
Контактная функция:                               N/C-N/O-частота, настраиваемая (частотный выход не калиброван, частота по диапазону приблизительно 1400 Гц)
Элементы настройки:                             2 клавиши
Электропитание:                                      24 В постоянного тока ± 20 %
Потребляемая мощность:                     ca. 100 мА
Электрическое присоединение:            штекерный соединитель M12x1, 5 штырьков

DUK-...Exxx (Измерительная электроника)
Дисплей:                                                     ЖКИ, 2 x 8 знака, с подсветкой, суммарная и парциальная величина, величина расхода, выбираемые единицы измерения
Аналоговый выход:                                 (0)4...20 мА, настраиваемый
Нагрузка:                                                   максимально 500 ?
Переключающий выход:                         2 реле, максимально 30 В переменного тока/ постоянного тока / 2 A / 60 вольт-ампер
Элементы настройки:                             4 клавиши
Функции:                                                     сброс, память МИН/МАКС, контроль расхода, контроль суммарной и парциальной величины, язык отображения
Электропитание:                                      24 В постоянного тока ± 20 %, 3-проводная схема
Потребляемая мощность:                     приблизительно 150 мА
Электрическое присоединение:            кабельный разъем или 2x штекерный соединитель M12x1 5/8 штырьков

DUK-...Gxxx (Дозирующая электроника)
Дисплей:                                                     ЖКИ, 2 x 8 знака, с подсветкой, величина дозирования и расхода, суммарная величина, выбираемые единицы измерения
Аналоговый выход:                                 (0)4...20 мА, настраиваемый
Нагрузка:                                                   максимально 500 ?
Переключающий выход:                         2 реле, максимально 30 В переменного тока/ постоянного тока / 2 A / 60 вольт-ампер
Элементы настройки:                             4 клавиши
Функции:                                                     дозирование (реле S2), старт, стоп, сброс, точное дозирование, корректировочная величина, реле расхода, суммарная величина, язык отображения
Электропитание:                                      24 В постоянного тока ± 20 %, 3-проводная схема
Потребляемая мощность:                     приблизительно 150 мА
Электрическое присоединение:            кабельный разъем или 2x штекерный соединитель M12x1 5/8 штырьков

DUK с электроникой ADI
Дисплей:                                                  гистограмма, 4.5-значный цифровой или комбинированный дисплей, система дозирования
Аналоговый выход:                               (0) 4...20 мА, 0…10 В
Нагрузка:                                                 максимально 500 ?
Переключающий выход:                       2 реле/SPDT, максимально 115/230 В переменного тока, 5 A активной нагрузки
                                                                  максимально 30 В постоянного тока/5 A или
                                                                  2 открытых коллектора
                                                                  5-50 В постоянного тока, максимально 50 мА
Элементы настройки:                           3 клавиши
Электропитание:                                    230/115/48/24 В переменного тока, 24 В постоянного тока
Электрическое присоединение:         съемная клеммная колодка, кабельный сальник

Габаритные размеры

Модель DUK:

Габаритные размеры DUK
Модель G / NPT SW
[мм]
H*
[мм]
L
[мм]
B
[мм]
DUK-xxx4 1/2 30 57 114 ca.72
DUK-xxx5 3/4 36 59 126,5 ca. 76
DUK-xxx6 1 46 63 146 ca. 80
DUK-xxx8 60 69 190 ca. 90
DUK-xxx9 2 76 74 238 ca. 97
DUK-xxxB 3 105 84 306 ca. 122

DUK-...S30x; DUK-...F3x0; DUK-...L3x3:

Габаритные размеры DUK-...S30x; DUK-...F3x0;  DUK-...L3x3

DUK-...L443:

DUK-...L443:

DUK-...C3xx:

Габаритные размеры DUK-...C3xx

DUK-...Ex4R, DUK-...Gx4R

Габаритные размеры DUK-...Ex4R, DUK-...Gx4R

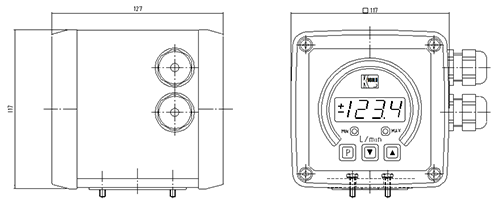

DUK-…Bxxx, DUK-…Dxxx, DUK-…Kxxx, DUK-…Axxx:

Габаритные размеры DUK-…Bxxx, DUK-…Dxxx, DUK-…Kxxx, DUK-…Axxx

Коды заказа

(Например: DUK-11 G4H S300 L)

Модель / Материал корпуса Присоединение* Электроника Направление потока

DUK-11 = латунь

DUK-12 = нержавеющая сталь 1.4408

DUK-21 =
высокотемпературное исполнение, латунь

DUK-22 =
высокотемпературное исполнение, нержавеющая сталь 1.4408

G4H = G ½ внутренняя
G5H = G ¾ внутренняя
G6H = G 1 внутренняя
G8H = G 1½ внутренняя
G9H = G 2 внутренняя
GBH = G 3 внутренняя

N4H = ½ NPT внутренняя
N5H = ¾ NPT внутренняя
N6H = 1 NPT внутренняя
N8H = 1½ NPT внутренняя
N9H = 2 NPT внутренняя
NBH = 3 NPT внутренняя

Переключающий выход
S300= Реле, штекерный соединитель M12
S30D= активный 24 В постоянного тока, штекерный соединитель M12

Частотный выход
F300= штекерный соединитель M12, 500 Гц
F390= штекерный соединитель M12, 50…1000 Гц

Аналоговый выход
L303= штекерный соединитель M12, 0-20 мА
L343= штекерный соединитель M12, 4-20 мА
L443= разъем DIN, 4-20 мА

Встроенная электроника
C30R= 2 x открытых коллектора, PNP
C30M= 2 x открытых коллектора, NPN
C34P= 0(4)-20 мА, 1 x открытый коллектор, PNP
C34N= 0(4)-20 мА, 1 x открытый коллектор, NPN

Электроника ADI


Дисплей

Питание

Выход

Контакт

B = гистограмма
D = цифровой
K = гистограмма / цифровой
A = дозатор

0 = 230 VAC
4 = 115 VAC
1 = 48 VAC
2 = 24 VAC
3 = 24 VDC

0 = нет
1 = 0-10 В
2 = 0-20 мА
4 = 4-20 мА

0 = нет
2 = 2 SPDT
6 = 2 открытых коллектора

Измерительная электроника
E14R= ЖКИ, 0(4)-20 мА, 2 x реле, кабель 1 м
E34R= ЖКИ, 0(4)-20 мА, 2 x реле, штекерный соединитель M12

Дозирующая электроника
G14R= ЖКИ, 0(4)-20 мА, 2 x реле, кабель 1 м
G34R= ЖКИ, 0(4)-20 мА, 2 x реле, штекерный соединитель M12

L = слева направо

R = справа налево

T = сверху вниз

B = снизу вверх

* Стандартное отображение дисплея в л/мин, опционально: Дисплей GPM (код Gвместо H)

Комплект поставки

Стандартный комплект поставки включает:

  • Ультразвуковой расходомер/ - счетчик/ - дозатор модели: DUK
  • Инструкцию по эксплуатации.
